PCBA大講堂:FPC與PCB的連接及焊接方式介紹

發布時間 :2018-12-28 09:50 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
PCBA大講堂:FPC與PCB的連接及焊接方式介紹
隨著電子產品的發展,使用FPC軟板連接到PCB的技術需求也越來越高,本文試著介紹目前業界常用的幾種FPC與PCB的連接及焊接方式。

FPC(Flexible Printed Circuit,「軟性印刷電路板」或稱「柔性線路板」)目前應用在多樣的電子產品,尤其是穿戴裝置及輕薄短小的手持裝置上,雖然現在PCBA制程已經發展出可以在FPC上面直接焊接電子零件,但是其可焊性及品質信賴度仍然不佳,比如哪些給終端使用者插拔的「I/O連接器」,如micro-USB、USBC充電與傳輸資料的連接器,大顆的BGA及QFN也不建議焊接于FPC。

一般FPC最終還是需要連接到硬式PCB上,而FPC連接到PCB的工藝則有使用:

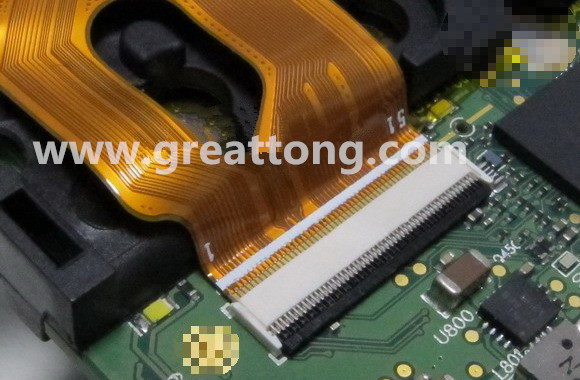

? 軟板連接器(FPC Connector)
? 軟硬復合板(Rigid-Flex Board)
? 焊接(Soldering)。采用焊接最主要在節省「連接器」的費用并降低高度。

本文就僅FPC與PCB之間的焊接工藝來加以介紹,而其軟板焊接的方式也是多種多樣,不過總的來說可以用下列幾種方式來焊接:
一、人工電烙鐵焊接(manual soldering)
人工焊接軟板于電路板是所有軟板焊接工藝最便宜的制程,有些甚至完全不需要使用治具就可以作業,但其焊接品質也是最不克靠的一種制程,因?yàn)槿斯ず附尤菀自斐煽蘸?、虛焊、假焊、架橋短路之類的品質問題。這是因?yàn)槿斯ず附訒r(shí)軟板容易在烙鐵頭移開且焊錫還未固化時移動或翹起,等到焊錫固化后就形成了假焊、空焊等結果。

所以在人工焊接時最好使用重物壓在軟板上直到焊接完畢后移開,這樣可以大大提升焊接良率。另外,軟板焊接的金手指最好開有通孔(PTH),可以增加視覺來確認焊接是否良好,也可以降低溢錫短路的風險。

一般來說如果在設計還沒有定下來(Lock-down)時,為了減少治具設計與制作的費用,可以少量使用人工電烙鐵焊接軟板作業以給RD做功能驗證用。大量生產時強烈建議不可人工焊接。

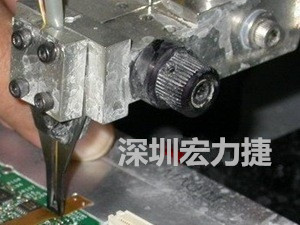

二、HotBar(哈巴)焊接
HotBar(哈巴)焊接
HotBar(哈巴)焊接的原理基本上是利用所謂的【脈沖電流】流經鉬、鈦等具有高電阻特性金屬材料時所產生的【焦耳熱】來加熱【熱壓頭(thermodes/heater-tip)】,再藉由熱壓頭加熱熔融PCB上已經印刷的錫膏與FPC連結達到焊接的目的。

所以,HotBar作業時必須要有HotBar機臺,還要有載具(carrier)來固定FPC于PCB上,只要FPC及PCB設計得好,基本上都可以達到量產與一定的良率的目標。

? HotBar焊接品質的好壞基本上絕大部分取決于設計的良秀,詳細的設計要求可以參考深圳宏力捷之前關于HotBar設計的文章。
HotBar FPCB附近零件的限制
HotBar FPCB軟板設計注意事項—PTHs
HotBar熱壓FPCB與PCB焊墊相對位置的建議
HotBar FPCB軟板設計—避免應力集中,線路折斷

? 再來是FPC金手指的間距大小,間距越大越容易生產,良率也越高,但設計上要求卻是越來越小,這也造成HotBar越來越難做,良率直直掉的窘?jīng)r。

? 最后才是制程管控問題。比如說錫膏量的控制,HotBar時助焊劑的涂抹是否到位,HotBar的溫度、壓力、時間設定,HotBar機臺的能力(熱壓頭的壓力是否可程式化)。

另外,有些HotBar軟板的設計無法達到有效導熱的效果,這時候可能需要考慮是否采用錫鉍(SnBi)低溫錫膏,但低溫錫膏較脆,所以建議加強輔助結構。
建議相關文章閱讀:
低溫錫膏制作HotBar焊接的可行性評估

三、回流焊接(Reflow soldering)
深圳宏力捷以前沒有試過軟板貼附回流焊制程,不過理論上應該可行,而且網絡上也可以看到一些討論區有人執行回流焊制程。它的作法基本上就是現在PCB上印刷錫膏,然后在回焊爐前擺放FPC,并使用上蓋下座回焊載具(reflow carrier)過回焊爐,上下載具使用磁扣來確保FPC位置不會移動,且在回焊時FPC焊點不會翹起。

這種FPC回焊制程有幾點注意事項需要要留意:
? FPC材料是否可以承受無鉛回焊高溫。如果FPC材質高溫受限,可能需要考慮低溫錫膏的可行性。
? FPC的擺放一般都是人工作業,這時候錫膏還是膏狀,如何避免人工作業去碰觸到錫膏或是其他零件是一大課題。所以,這種制程不適合有零件放置在FPC下方。

深圳宏力捷個人以為,這種制程適合PCB上沒有太多零件且FPC上面也沒有零件的產品,否則碰觸到其他零件或錫膏所產生的不良率應該蠻高的,細間距的FPC應該也不適合。

四、雷射激光焊接(Laser soldering)
雷射激光雷射焊接(Laser soldering)就是靠雷射能量激發轉變?yōu)闊崮芤赃_(dá)到焊接的目的,所以其焊接通常運用在可以將雷射打在焊料的位置直接加熱。

其實深圳宏力捷覺得雷射激光焊接不是非常適合用在FPC焊接于PCB的作業上,或許是深圳宏力捷的經驗不足吧!總認為雷射激光比較適合應用在連接器的焊接上,因?yàn)楝F(xiàn)在有很多的FPC設計是沒有導通孔的,這就造成鐳射光無法直接打在焊料上,無法讓鐳射光起到充分加熱的作用。

此外,這種雷射焊接設備通常是專用機非泛用機,它的能量一般不適合拿來執行其他的作業,所以設備費用也不便宜,除非產量大的產品,否則不建議,自己計算一下ROI看看吧!

五、ACF(異方性導電黏膠)
在無法使用焊錫來焊接FPC與PCB時,或許可以考慮采用「ACF(異方性導電黏膠, Anisotropic Conductive Film)」來導通FPC與PCB的電子訊號,ACF的加工溫度比HotBar來得低,不用擔心FPC燙壞的問題,ACF的作業方式其實與HotBar相似,但是ACF更簡單,它其實有點像黏膠,放置在PCB與FPC的金手指間,然后加熱加壓就可以完成連接,有些設備機臺甚至可以設定不同溫度與壓力就可以同時給HotBar及ACF制程使用。

不過ACF有個最大的缺點就是使用一段時間后其黏膠容易失效剝落,所以必須增加額外的機構來確保FPC不會自PCB松脫。
