PCB大講堂:HotBar FPCB附近零件的限制

發布時間 :2016-08-09 11:19 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB制板部

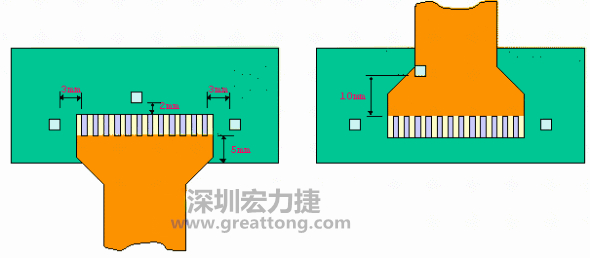

HotBar熱壓機臺使用壓力缸作業,熱壓頭要是稍有不慎壓到附近零件就容易造成破損或是龜裂等問題,一般我們都會給電路板布線工程師一些規則(guidances),以期避免上述問題的發生,又因為HoBar機臺一般屬于半自動設備,所以容許公差不能抓得太小,下面是HotBar附近零件位置限制的建議尺寸:

? 零件到FPC的前端邊緣最小尺寸為2.0mm。
這是為了避免有多馀的錫膏溢出來時不至于與FPCB前端的零件短路。
? 零件到FPC左、右兩端邊緣最小尺寸為3.0mm。
這是為了給熱壓頭(thermodes)足夠的空間,免得壓傷了零件。
? 當FPC是延伸向外時,應該保留5.0mm的最小空間,讓FPC可以黏貼于印刷電路板上。也可以考慮在FPC上制作定位孔,并在熱壓治具上設計定位柱(Alignment Pins)來定位,可以節省雙面膠及印刷電路板上的空間,但必須考慮精確度。
? FPC下的零件到FPC的后端邊緣最小尺寸為10.0mm。
這是為了確保雙面膠可以黏貼于印刷電路板上,免得FPCB浮起。
