FPC結構—雙面板及多層板

發布時間 :2016-08-03 10:56 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB制板部
隨著電子產品設計功能越來越多,產品越來越小,于是有越來越多的產品設計開始采用雙面軟板(Double sides)甚至是多層軟板(Multi-Layer)的應用,最近更出現了軟硬結合(rigid board)的產品。
雙面軟板Double Sides Flexible Circuit
FPC結構—雙面板及多層板-深圳宏力捷

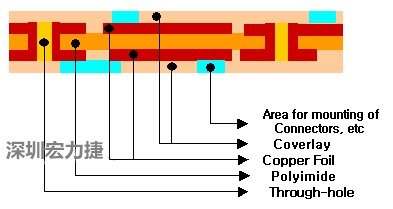

制作這種雙面軟板的最普遍方法是采用貼有雙面銅皮的基材,然后進行雙面通孔(Plating Through Hole)的制作生產,這種產品的制程有點類似硬式電路板(PCB)的制作,最大的不同就是基板的厚度與材料的不同而已,另外PCB不用壓合表面覆蓋層(cover film)。
通孔的制作通常是先在有銅皮的基板上進行鉆孔加工,然后以化學銅或是其他導通技術進行通孔金屬化的處理,之后以電鍍方式將孔壁加厚到所需要的銅厚,再進行影像轉移與蝕刻的程序制作出線路,最后熱壓貼上表面覆蓋層(cover film)即完成,如果有需要暴露與外界接觸的地方就需是再上一層電鍍金或上錫。
FPC結構—雙面板及多層板-深圳宏力捷

多層軟板Multi-layer Flexible Circuit:

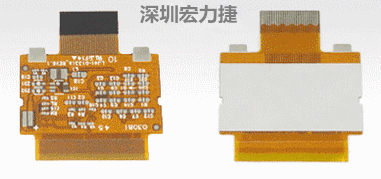

多層軟板在一般的業界較少人使用,但隨著產品的體積縮小,軟板也可以焊接SMT的零件之后,開始有部份的高階產品開始嘗試采用這類軟板,這類軟板的優點是不用局限于平面的電路板設計,可以讓線路隨著產品的曲線做適當?shù)霓D(zhuǎn)折。
軟性多層板的制作程序,一般是以軟性基材做工具定位孔開始,之后靠著工具定位孔結合各層線路及覆蓋層的結合。由于多層軟板的材質較軟,制作時不易定位,所以一般大多采用單片生產,以提高其對位的淮確性,但這么一來單價也就相對的提高。
另外,也有采用單層板+雙層板雙層板+雙層板的方式來制作的多層板,這種軟板必須事先在單層板或雙層板上做出穿孔,然后加膠貼合后做通孔。
FPC結構—雙面板及多層板-深圳宏力捷
