多層PCB設計如何過孔?

發布時間 :2023-08-01 17:40 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
在現代電子行業中,多層PCB設計已經成為常見且重要的技術。多層PCB不僅可以提供更高的電路密度,同時還能提供更好的阻抗控制和電磁兼容性。然而,對于多層PCB設計來說,過孔是一個不可忽視的關鍵步驟。過孔的質量和設計的合理性對于PCB的整體性能和可靠性至關重要。接下來深圳PCB設計公司-宏力捷電子將為大家介紹多層PCB設計中的過孔技術。

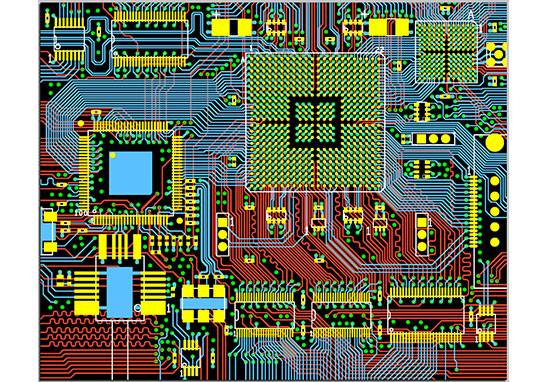

多層PCB設計如何過孔?

過孔技術在PCB設計中的重要性不可低估。通過過孔連接不同層的導電材料,實現信號傳遞和供電。過孔的暢通和質量對于整個電路的穩定性和可靠性至關重要。

在多層PCB設計中,過孔分為兩種主要類型:盲孔和通孔。盲孔只連接獨立的幾層,而通孔則連接整個電路板的所有層。在選擇合適的過孔類型時,需要考慮電路板的復雜性、信號類型和帶寬要求等因素。

設計過程中,選取適當?shù)倪^(guò)孔尺寸和數量至關重要。過小的孔徑可能導致電流不穩定、信號損失和電壓下降等問題,而過大的孔徑可能導致電流過載和不均勻分布。在確定過孔數量時,需要平衡電路板的性能要求和制造的復雜度。

過孔設計還需要考慮過孔填充材料。常見的過孔填充材料包括鍍銅、熱固性樹脂、聚酰亞胺等。填充材料的選擇應基于電路板的應用環境和要求。

在實際制造過程中,過孔應滿足一定的制造規范和要求。這些規范包括:過孔的位置和間隔要符合設計要求,過孔的鍍銅層應達到一定的厚度和質量,過孔的孔壁質量要良好等。嚴格遵守這些規范可以確保過孔的質量和穩定性。

在多層PCB設計中,過孔的布局也很重要。合理的過孔布局可以優化電路板的性能和布線效果。一般來說,過孔的布局應盡量均勻分布,避免過多的過孔聚集在某些區域,從而降低布線的效果并增加信號干擾的風險。

為了優化多層PCB設計中的過孔,設計工程師應密切關注技術的發展和最佳實踐。精通最新的過孔技術和制造工藝,可以最大程度地提高PCB的性能和可靠性。此外,使用先進的PCB設計軟件和工具也能幫助設計師更好地實現復雜的過孔設計。

通過對多層PCB設計中過孔技術的深入理解和合理應用,可以實現設計的優化。合理的過孔設計可以提高電路板的性能、可靠性和制造效率。
