SMT打樣小批量加工哪里可以做?

發布時間 :2021-08-10 17:21 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
深圳宏力捷電子專業提供SMT打樣小批量加工服務,包含上游電子元器件采購到PCB生產加工、SMT貼片、DIP插件、PCBA測試、成品組裝等一站式服務。

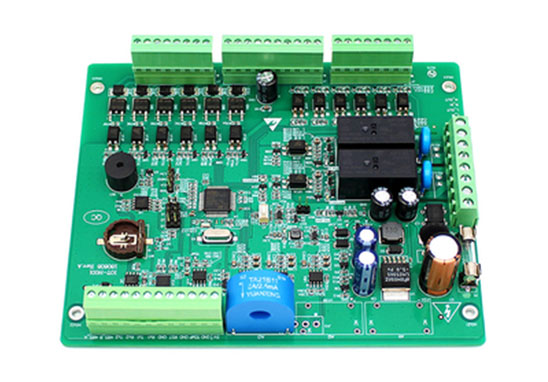

SMT打樣小批量加工
SMT打樣小批量加工工藝流程
1、單面外表組裝工藝:焊膏印刷—貼片—回流焊接。
2、雙面外表組裝工藝:A面印刷焊膏—貼片—回流焊接—翻板—B面印刷焊錫膏—貼片—回流焊接。
3、單面混裝(SMD和THC在同一面):焊膏印刷—貼片—回流焊接—手工插件(THC)—波峰焊接。
4、單面混裝(SMD和THC分別在PCB的兩面):B面印刷紅膠—貼片—紅膠固化—翻板—A面插件—B面波峰焊。
5、雙面混安裝(THC在A面,A、B兩面都有SMD):A面印刷焊膏—貼片—回流焊接—翻板—B面印刷紅膠—貼片—紅膠固化—翻板—A面插件—B面波峰焊。
6、雙面混裝(A、B兩面都有SMD和THC):A面印刷焊膏—貼片—回流焊接—翻板—B面印刷紅膠—貼片—紅膠固化—翻板—A面插件—B面波峰焊—B面插件后附電腦及相關產品、通訊類產品和消費電子等。

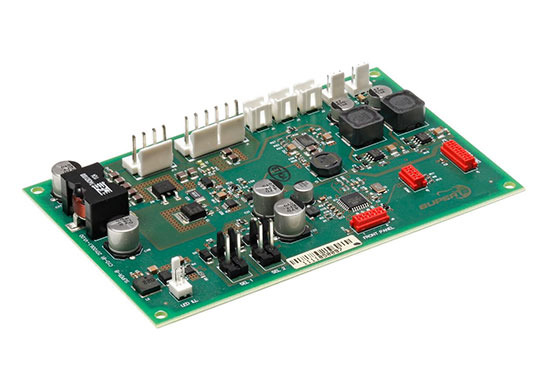

SMT打樣小批量加工

SMT打樣小批量加工能力
1. 最大板卡:310mm*410mm(SMT);
2. 最大板厚:3mm;
3. 最小板厚:0.5mm;
4. 最小Chip零件:0201封裝或0.6mm*0.3mm以上零件;
5. 最大貼裝零件重量:150克;
6. 最大零件高度:25mm;
7. 最大零件尺寸:150mm*150mm;
8. 最小引腳零件間距:0.3mm;
9. 最小球狀零件(BGA)間距:0.3mm;
10. 最小球狀零件(BGA)球徑:0.3mm;
11. 最大零件貼裝精度(100QFP):25um@IPC;
12. 貼片能力:300-400萬點/日。

SMT打樣小批量加工

為什么選擇深圳宏力捷做SMT打樣小批量加工?
1. 實力保障
? SMT車間:擁有進口貼片機,光學檢查設備多臺,可日產400萬點。每道工序都配備有QC人員,能夠盯緊產品質量。
? DIP產線:擁有波峰焊兩臺,其中工作三年以上的老員工就有十多人,工人熟練程度高,可焊接各類插件材料。

2. 品質保障,性價比高
? 高端設備可貼精密異形件,BGA,QFN,0201類材料。也可樣板貼片,散料手放。
? 樣板與大小批量均可生產,打樣800元起,批量0.008元/點起,無開機費。

3. 電子產品貼片、焊接經驗豐富,交貨穩定
? 累積服務上千家電子企業,涉及多類汽車設備與工控主板的SMT貼片加工服務,產品常出口歐美地區,品質能夠得到新老客戶的肯定。
? 交貨準時,材料齊全后正常3-5天出貨,小批量也可加急當天出貨。
