SMT小批量加工常見問題解析

發布時間 :2020-11-18 16:41 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
深圳宏力捷自有SMT貼片廠,可提供最小封裝0201元器件SMT貼片加工服務。接下來為大家介紹SMT小批量加工常見問題。

PCBA加工廠家


什么是SMT小批量加工?

SMT小批量加工是指在批量生產制造前開展的實驗性生產,工廠開展小批量生產試產的過程。是進入批量生產制造前的必經工作。SMT小批量生產的焊接加工中有時候也會出某些生產制造不良現象,這些生產制造缺陷可能直接或間接的影響到產品的質量,在實際的SMT小批量生產制造中對于這些不良現象一經檢測出來都是要開展嚴格的返修或是補救處理的。

PCBA加工


SMT小批量加工常見問題解析

1. 焊盤剝離:焊盤受高溫后形成的剝離現象,這個非常容易引發元器件短路等問題。
2. 焊點表面有孔:主要是因?yàn)橐€與插孔間隙過大導致。
3. 焊點內部有空洞:關鍵原因是引線浸潤不良,或是是引線與插孔間隙過大。
4. 焊錫膏過少:一般來說大多數原因都是因?yàn)楹附z移開過早,該不良焊點強度不夠,導電性較弱,受到外力作用非常容易引發元器件斷路的常見故障。
5. 拉尖:SMT小批量加工生產制造中電烙鐵撤離方向不對或是是溫度過高使焊劑大量升華的話就有可能出現拉尖的現象。
6. 焊點泛白:通常是因?yàn)槔予F溫度過高或是電加熱時間過長而引起的。
7. 冷焊:焊點表面呈豆腐渣狀。關鍵因?yàn)槔予F溫度不夠,或是是焊錫膏凝固前焊件的抖動,該不良焊點強度不高,導電性較弱,受到外力作用易引發元器件斷路的常見故障。
8. 焊錫分布不對稱:出現這種現象的原因通常是SMT小批量加工的加工過程中焊劑和焊錫質量、電加熱不足導致的,這個焊點的強度不夠的情況下,碰到外力作用而非常容易引發常見故障。

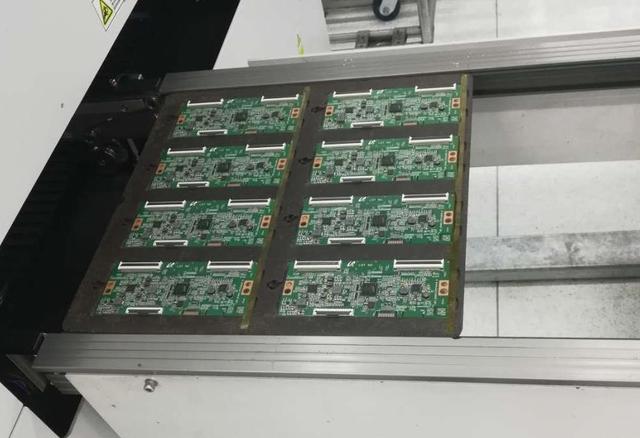

等待流入光學檢測設備中的PCB



SMT貼片加工能力

1. 最大板卡:310mm*410mm(SMT);
2. 最大板厚:3mm;
3. 最小板厚:0.5mm;
4. 最小Chip零件:0201封裝或0.6mm*0.3mm以上零件;
5. 最大貼裝零件重量:150克;
6. 最大零件高度:25mm;
7. 最大零件尺寸:150mm*150mm;
8. 最小引腳零件間距:0.3mm;
9. 最小球狀零件(BGA)間距:0.3mm;
10. 最小球狀零件(BGA)球徑:0.3mm;
11. 最大零件貼裝精度(100QFP):25um@IPC;
12. 貼片能力:300-400萬點/日。


PCBA加工

為什么選擇深圳宏力捷做SMT小批量加工?

1. 實力保障
? SMT車間:擁有進口貼片機,光學檢查設備多臺,可日產400萬點。每道工序都配備有QC人員,能夠盯緊產品質量。
? DIP產線:擁有波峰焊兩臺,其中工作三年以上的老員工就有十多人,工人熟練程度高,可焊接各類插件材料。

2. 品質保障,性價比高
? 高端設備可貼精密異形件,BGA,QFN,0201類材料。也可樣板貼片,散料手放。
? 樣板與大小批量均可生產,打樣800元起,批量0.008元/點起,無開機費。

3. 電子產品貼片、焊接經驗豐富,交貨穩定
? 累積服務上千家電子企業,涉及多類汽車設備與工控主板的SMT貼片加工服務,產品常出口歐美地區,品質能夠得到新老客戶的肯定。
? 交貨準時,材料齊全后正常3-5天出貨,小批量也可加急當天出貨。

4. 維修能力強,售后服務完善
? 維修工程師經驗豐富,可維修各類貼片焊接所造成的不良產品,能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應,最快速度解決您的訂單問題。


深圳宏力捷推薦服務:PCB設計打樣 | PCB抄板打樣 | PCB打樣&批量生產 | PCBA代工代料
