PCB抄板如何分辨電路板的層數?

發布時間 :2019-08-28 15:42 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB抄板部
PCB抄板中,電路板的層數會影響抄板費用,因此是否能夠準確分辨電路板的層數就決定著PCB抄板報價的準確性。深圳宏力捷電子是有著21年P(guān)CB抄板經驗的專業PCB抄板公司,接下來為大家介紹PCB抄板分辨電路板層數的方法。

PCB抄板分辨電路板層數的方法

1. 了解PCB電路板的構成
想準確分辨電路板的層數,我們先要了解PCB電路板的構成,PCB電路板本身的基板是由絕緣隔熱、并不易彎曲的材質所制作成。在表面可以看到的細小線路材料是銅箔,原本銅箔是覆蓋在整個PCB電路板上的,而在制造過程中部份被蝕刻處理掉,留下來的部分就變成網狀的細小線路了。這些線路被稱作導線或稱布線,用來提供PCB電路板上零件的電路連接。

通常PCB電路板的顏色都是綠色或是棕色,這是阻焊漆的顏色。是絕緣的防護層,可以保護銅線,也可以防止零件被焊到不正確的地方。現在主板和顯卡上都采用多層線路板,大大增加了可以布線的面積。多層線路板用上了更多單或雙面的布線板,并在每層板間放進一層絕緣層后壓合。

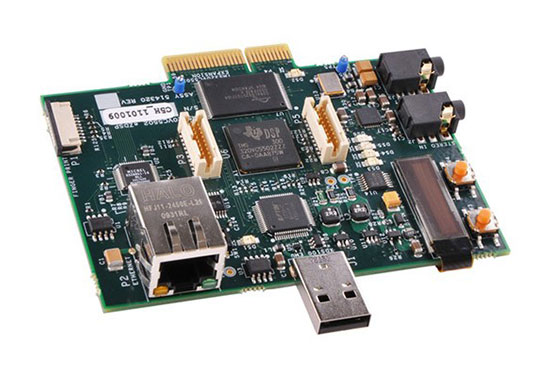

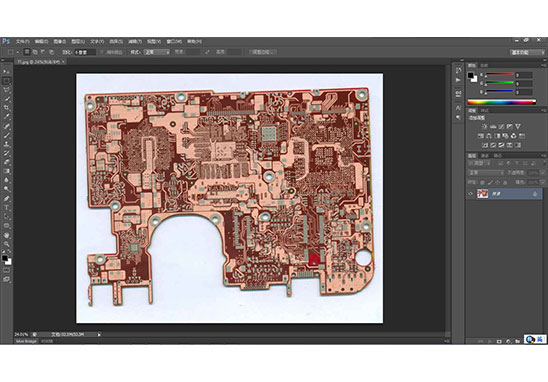

PCB抄板

2. PCB抄板分辨電路板層數的方法
PCB板的層數就代表了有幾層獨立的布線層,通常層數都是偶數,并且包含最外側的兩層,常見的PCB板一般是4~8層的結構。很多PCB板的層數可以通過觀看PCB板的切面來分辨PCB層數。但實際上,沒有人能有這么好的眼力。所以,下面再教大家一種分辨PCB層數方法。

多層線路板的電路連接是通過埋孔和盲孔技術,主板和顯示卡大多使用4層的PCB板,也有些是采用6、8層,甚至10層的PCB板。要想分辨PCB層數,通過觀察導孔就可以辯識,因為在主板和顯示卡上使用的4層板是第1、第4層走線,其他幾層另有用途(地線和電源)。所以,同雙層板一樣,導孔會打穿PCB板。如果有的導孔在PCB板正面出現,卻在反面找不到,那么就一定是6/8層板了。如果PCB板的正反面都能找到相同的導孔,自然就是4層板了。

PCB抄板分辨PCB層數小技巧:將主板或顯示卡對著光源,如果導孔的位置能透光,就說明是6/8層板;反之就是4層板。

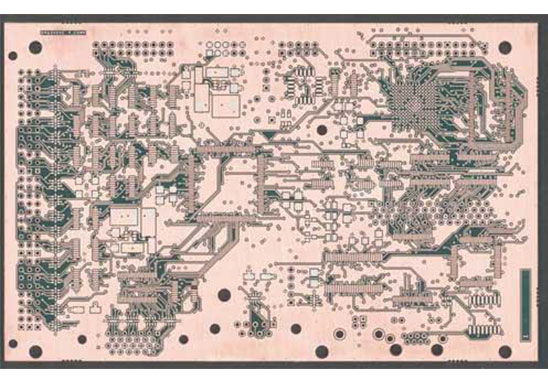

PCBA抄板

以上就是關于PCB抄板如何分辨電路板層數的介紹,如果您有電路板產品需要做PCB設計、PCB制板、元器件代購、SMT貼片加工、DIP插件加工、PCBA代工代料服務,歡迎聯系深圳宏力捷電子!
