PCBA生產需要哪些生產設備?各有什么用途?

發布時間 :2019-06-12 14:58 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
PCBA生產過程中,需要借助許多的生產設備才能將一塊電路板組裝完成,一個PCBA加工廠的加工能力由其生產設備的性能水平?jīng)Q定。接下來深圳宏力捷為大家介紹一下PCBA工廠的基本生產設備配備情況。

PCBA生產所需用的基本生產設備有錫膏印刷機、貼片機、回流焊、AOI檢測儀、元器件剪腳機、波峰焊、錫爐、洗板機、ICT測試治具、FCT測試治具、老化測試架等,不同規模的PCBA加工廠,所配備的生產設備會不盡相同。

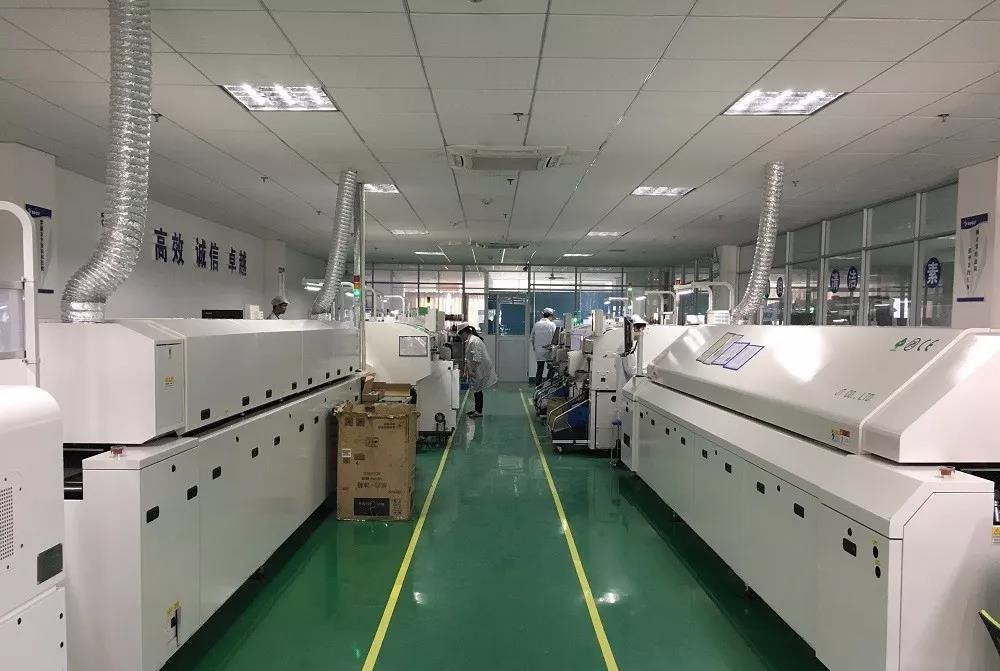

PCBA生產設備

1、錫膏印刷機
現代錫膏印刷機一般由裝版、加錫膏、壓印、輸電路板等機構組成。它的工作原理是:先將要印刷的電路板固定在印刷定位臺上,然后由印刷機的左右刮刀把錫膏或紅膠通過鋼網漏印于對應焊盤,對漏印均勻的PCB,通過傳輸臺輸入至貼片機進行自動貼片。

2、貼片機
貼片機:又稱“貼裝機”、“表面貼裝系統”(Surface Mount System),在生產線中,它配置在錫膏印刷機之后,是通過移動貼裝頭把表面貼裝元器件準確地放置PCB焊盤上的一種生產設備。根據貼裝精度和貼裝速度不同,通常分為高速和泛速兩種。

3、回流焊
回流焊內部有一個加熱電路,將空氣或氮?dú)饧訜岬阶銐蚋叩臏囟群蟠迪蛞呀?jīng)貼好元件的PCB板,讓元件兩側的焊料融化后與主板粘結。這種工藝的優勢是溫度易于控制,焊接過程中還能避免氧化,生產加工成本也更容易控制。

4、AOI檢測儀
AOI(Automatic Optic Inspection)的全稱是自動光學檢測,是基于光學原理來對焊接生產中遇到的常見缺陷進行檢測的生產設備。AOI是新興起的一種新型測試技術,但發展迅速,許多廠家都推出了AOI測試設備。當自動檢測時,機器通過攝像頭自動掃描PCB,采集圖像,測試的焊點與數據庫中的合格的參數進行比較,經過圖像處理,檢查出PCB上缺陷,并通過顯示器或自動標志把缺陷顯示/標示出來,供維修人員修整。

PCBA生產

5、元器件剪腳機
用于對插腳元器件進行剪腳和變形。

6、波峰焊
波峰焊是讓插件板的焊接面直接與高溫液態錫接觸達到焊接目的,其高溫液態錫保持一個斜面,并由特殊裝置使液態錫形成一道道類似波浪的現象,所以叫"波峰焊",其主要材料是焊錫條。

7、錫爐
一般情況下,錫爐是指電子接焊接中使用的一種焊接工具。對于分立元件PCB板焊接一致性好,操作方便、快捷、工作效率高,是您生產加工的好幫手。

8、洗板機
用于對PCBA板進行清洗,可清除焊后板子的殘留物。

PCBA加工

9、ICT測試治具
ICT Test 主要是使用ICT測試治具的測試探針接觸PCB layout出來的測試點來檢測PCBA的線路開路、短路、所有零件的焊接情況。

10、FCT測試治具
FCT(功能測試)它指的是對測試目標板(UUT:Unit Under Test)提供模擬的運行環境(激勵和負載),使其工作于各種設計狀態,從而獲取到各個狀態的參數來驗證UUT的功用好壞的測試方法。簡單地說,就是對UUT加載合適的激勵,測量輸出端響應是否合乎要求。

11、老化測試架
老化測試架可批量對PCBA板進行測試,通過長時間等模擬用戶使用的操作,測試出有問題的PCBA板。

以上就是關于PCBA生產所需生產設備的介紹,如有PCBA加工需求或想了解更多信息,歡迎聯系深圳宏力捷!
