PCB設計案例分析:外型直角轉角造成PCB批量損壞

發布時間 :2016-11-08 10:27 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB設計案例分析:外型直角轉角造成PCB批量損壞

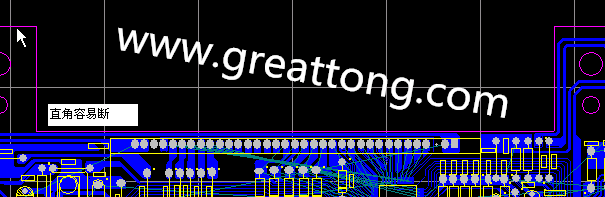

分析:此問題在PCB廠早期普遍存在,因?yàn)镻CB單面板材質較脆,同時前期面板都很大,裝配運輸過程中容易受到外力的作用,使轉角處容易斷裂,造成內部線路損壞。

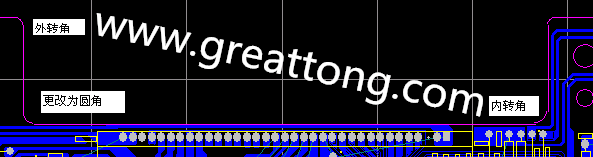

對策:PCB設計時單面板的轉角都需為圓角,R1.0mm或R2.0mm為宜。FR4板材的雙面板和多層板內角需用圓角,外角可以為直角(FR4板材材質較好,不易裂。圓角制作比直角困難)。

思考:由于結構工程師和PCB工程師的溝通不夠也是造成此問題的主要原因。因結構工程師畫好圖紙時是直角的,但有些PCB工程師并未結合工藝要求更改,而是直接按圖紙畫造成的。
PCB設計時單面板的轉角都需為圓角,R1.0mm或R2.0mm為宜。
