PCB設計軟件Protel99 SE建立PCB文件的方法

發布時間 :2016-10-28 15:13 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
一、進入PCB設計軟件Protel99 SE并新建*.PCB

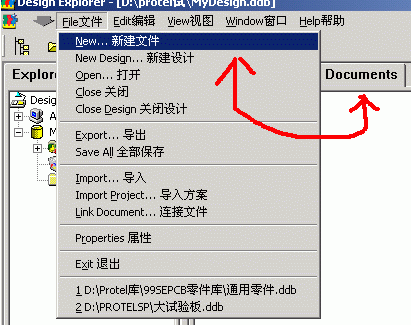

打開PCB設計軟件Protel99 SE,點擊“File文件”選項,選擇“New...新建文件”,即可打開“Documents”新建PCB文件界面。
進入PCB設計軟件Protel99 SE并新建*.PCB

二、新建一個*.PCB文件(注意看一下那些中文的文字注釋)

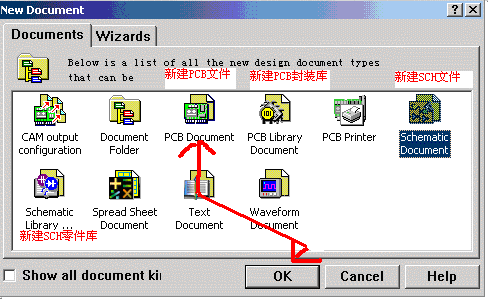

進入“Documents”新建PCB文件界面后,我們可以看到很多可以新建的文件類型,常用的有PCB文件、PCB封裝庫、SCH文件、SCH零件庫,我們選擇“PCB Document”即可新建一個PCB文件。
新建PCB文件注釋

三、PCB設計軟件Protel99 SE界面介紹
PCB設計軟件Protel99 SE界面介紹
舉例說明電路板中的設計對象。
提示:銅膜走線、焊盤、過孔、封裝、多邊形鋪銅等。
請看電路板文件PCB1.PCB中的例子,然后請讀者自己也在電路板上放置這些對象。
如下是電氣對象名稱的英中對照:
Interactively route Connection 銅膜走線
Pad 焊盤
Via 過孔
Part 元件或封裝
Origin 原點
Polygon Plane 鋪銅
Arcs 弧
Fill 填充
Dimension 尺寸線
Coordinate 坐標
電路板中的設計對象
