PCBA在線燒錄，顧名思義，直接在PCBA電路板上對芯片進行燒錄，不依賴于燒錄座，不受燒錄座壽命影響，是一種低成本IC燒錄方式。每個產品的PCBA電路板各種各樣，存在很多不確定因素，會給在線燒錄帶來異常情況。筆者把近期遇到的幾種典型的情況，逐個解析，找到問題關鍵點。



1、恪盡職守的外部看門狗也有干壞事的時候

外部硬件看門狗廣泛運用于電子產品中，如果沒有及時清除看門狗的計數，看門狗將產生復位信號復位目標芯片，避免芯片程序跑飛或進入死循環狀態。這有效保證系統能穩定運行，但對芯片PCBA燒錄工作來說，這簡直就是噩夢。

燒錄時，編程器無法清除外部看門狗芯片計數器，導致看門狗計數溢出并產生復位信號，并復位目標芯片，會意外中斷當前芯片的燒錄，導致燒錄失敗。要杜絕這類現象，硬件人員在設計電路時，要留有能禁掉看門狗的接口，通過該接口，先禁掉看門狗，再進行PCBA燒錄工作，杜絕芯片意外被看門狗復位，導致PCBA燒錄工作失敗。



2、正確燒錄程序后，芯片程序沒跑起來

有些電子產品內嵌了電池，特別是現在非常盛行的智能手環、智能手表、智能手機等產品。當編程器燒錄完目標板的代碼后，芯片需要復位才能運行里面的代碼。一般PCBA工廠流水線生產中，目標板燒錄完后，接著進入測試環節。非電池供電的板子，測試時會重新上電，芯片自動進行上電復位并運行，代碼可以正常跑起來；帶有電池的設備，由于電池一直供電，不存在上電復位環節，芯片代碼不能運行，導致后續的測試環節失敗。

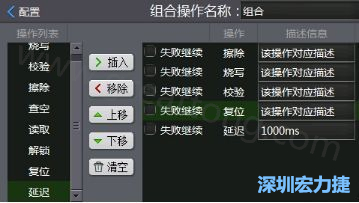

針對于這種情況，P800-ISP特別增加了復位的動作(包含了軟件復位、復位管腳復位)，如下圖所示。在組合操作里面，芯片代碼擦除編程校驗通過后，運行【復位】的動作，讓這些帶有電池的設備可以復位并開始工作，以便后續的產品測試。

圖示：改進PCBA在線燒錄流程



3、線長、速度與穩定性對PCBA在線燒錄的影響

編程器與目標板的通信質量與通信電纜的長度和通信速率有關，越長的電纜，越高的通信速率，會降低通信質量，影響燒錄穩定性。為了PCBA燒錄工作又快又穩定，需要根據具體情況選取適合目標板的線長，并根據線長設置合適的通信速率。



4、電源問題對PCBA在線燒錄的影響

在線編程器一般都可以對目標板進行供電，但供電能力是有一定限制的。針對功耗特別大的目標板，如下圖所示，如果用編程器供電，編程器將無能為力，這時就需要外部直接供電；還有一種情況就是目標板耗電量小，但放置了很多的電容，編程器開始給目標板供電的瞬間，將產生瞬間超大充電電流，也就是浪涌效應，容易促發編程器過流保護，這時目標板最好用外部直接供電。鑒于這種情況，P800-ISP采用了創新式的供電機制及過流檢測算法，有效地降低了浪涌效應誤引起過流保護的發生概率。



5、PCBA在線燒錄工作總結

以上的幾點，是PCBA在線燒錄工作經常要考慮的，為了使在線燒錄生產工作穩定、快速、有序地進行，需要根據每個板子的具體情況，采取有效的措施，避免異常情況發生，提高燒錄效率。
