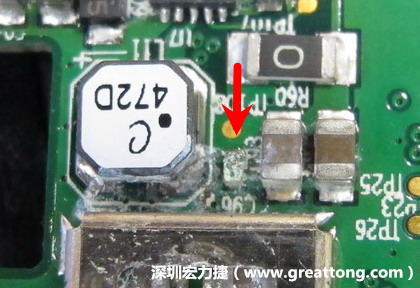

公司的產(chǎn)品自從導(dǎo)入micro-USB以及HDMI接頭當(dāng)作電源后，陸陸續(xù)續(xù)的從市場(chǎng)上反饋了這類(lèi)疑似電路板腐蝕、氧化、長(zhǎng)銅綠的不良現(xiàn)象。

最初，我們一直以為是客戶(hù)不小心把飲料倒進(jìn)了產(chǎn)品、或是PCBA電子組裝工廠生產(chǎn)時(shí)不小心把助焊劑滴落在電路板上所造成，我們也的確做過(guò)實(shí)驗(yàn)，把可樂(lè)飲料倒在電源接頭之后就會(huì)引起電源短路的現(xiàn)象。



隨著不良品反饋越積越多，幾乎所有的新產(chǎn)品都中獎(jiǎng)，可是早期使用DC接頭的產(chǎn)品卻完全沒(méi)有這樣的問(wèn)題反饋。我們所先懷疑電源供應(yīng)器，而且也真的找到有Micro-USB電源供應(yīng)器微短路造成產(chǎn)品當(dāng)機(jī)的事實(shí)，不過(guò)還是沒(méi)有驗(yàn)證出這樣的腐蝕現(xiàn)象真的是由于電源短路所造成。

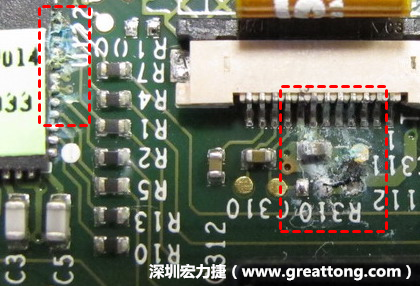

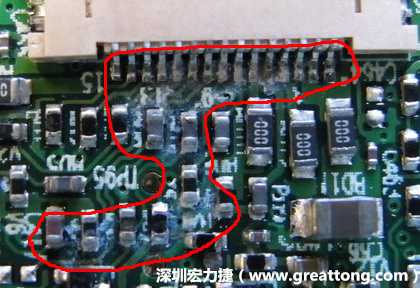

不過(guò)我們已經(jīng)進(jìn)一步分析后發(fā)現(xiàn)這類(lèi)電路板上疑似腐蝕的現(xiàn)象，應(yīng)該是殘留助焊劑進(jìn)一步高溫?fù)]發(fā)后的物質(zhì)，因?yàn)槠涓g的位置都集中在同一條線路(Circuit trace)上，比如說(shuō)接地PIN，現(xiàn)在的懷疑朝向什么原因引起接地過(guò)熱，而且是長(zhǎng)期過(guò)熱，比較可能的原因還是外部電源，或是外接裝置(device)異常所造成。
