不要被錯誤的電路板拼板利用率計算唬弄了

發布時間 :2017-01-20 11:36 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB制板部
不要被錯誤的電路板拼板利用率計算唬弄了
PCB拼板(panelization)的目的在「提升電路板組裝生產線的產出」以及「增加板材的利用率(使用率)」,換句話說就是在增加產能、降低電路板的單價,最終的目的就是『降低成本』。
可以先參考這篇文章了解【如何決定 PCB 連板數量 】。
一般來說我們在計算PCB板材的利用率時都非常倚賴PCB板廠的計算結果,可是有時候板廠在計算的利用率時卻很有可能站在其本位主義,給出一個不一定最適合客戶的答案。
比如說文章最上面這個『L』型PCB板為例,PCB板廠給出的最佳拼板板材利用率為「方案1」,將兩片板子并排,其利用率為78.50%。

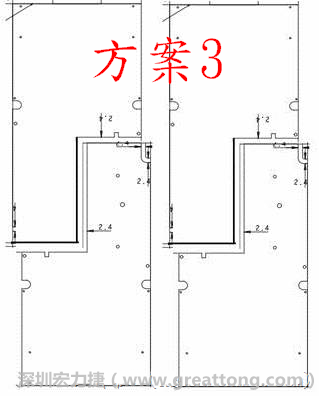

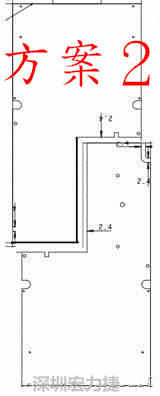

其他我們認為可能是最佳拼板的板材利用率「方案2」,將「L」與「倒L」拼湊在一起的板材利用率為73%,而「方案3」4片拼板(4 in 1)的板材利用率則僅有67.90%。
不要被錯誤的電路板拼板利用率計算唬弄了不要被錯誤的電路板拼板利用率計算唬弄了
這有點大大的跌破我們的眼鏡,可是再仔細想想,這樣計算真的對嗎?
再仔細檢討一下板廠所提供的數據,發現「方案1」板材的利用率雖然最好78.50%,可是它卻使用了比較大的板材(40.5”x48.5”)然后產出96片單板,可是「方案2」則使用了比較小的板材(36.5”x48.5”)可是一樣產出96片單板,雖然板材利用率只有73%。
拼板方案 板材大小 拼板數/板材 單板/板材 拼板尺寸 板材利用率
1 40.5” x 48.5”
1028.7mm x 1231.9mm
48 96 146mm x 142mm 78.50%
2 36.5” x 48.5”
927.1mm x 1231.9mm
48 96 203.9mm x 85.2mm 73%
3 36.5” x 48.5”
927.1mm x 1231.9mm
24 96 203.9mm x 158.6mm 67.90%
很明顯板廠提供的這個板材利用率的計算有問題,那問題出在那里呢?

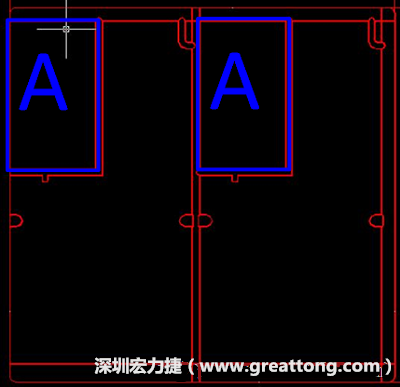

「方案1」的計算式,板廠原來把那塊輔助用的板材(A)也算到利用率里面了,這塊輔助板對組裝廠是沒有用處的,裁版之后就會被丟棄,所以應該不可以計算在利用率里面,所以其板材利用率的計算應該是
[[146×142(拼板的總面積)-72×68(輔助板A的面積)] x48] / [10287×1231.9(板材大小)] = 60%
不要被錯誤的電路板拼板利用率計算唬弄了
這下子「方案1」的板材利用率反而變成了最低。看樣子拼板的方式應該會跟著翻盤,所以計算板材利用率時應該只能計算單板的面積,而不能計算拼板的面積。而且最好請板廠每種拼板都要報個價錢,因為最終還是以價錢來決定拼板的方式,雖然還得考慮電子組裝廠的作業。
要求板廠對這三種拼板重新做報價而不只提供板材利用率的數字,發現「方案1」的單板價錢果然是最貴的,而「方案2」及「方案3」的對插拼板都比同一個方向拼板來得便宜,所以該選那一個拼板答案應該很明了了。
拼板方案 板材大小 拼板數/板材 單板/板材 拼板尺寸 板材利用率 單板價錢
1 40.5” x 48.5”
1028.7mm x 1231.9mm
48 96 146mm x 142mm 78.50% NT116
2 36.5” x 48.5”
927.1mm x 1231.9mm
48 96 203.9mm x 85.2mm 73.00% NT110
3 36.5” x 48.5”
927.1mm x 1231.9mm
24 96 203.9mm x 158.6mm 67.90% NT112
