PCBA大講堂:波峰焊(Wave soldering)時零件擺放的設計規范

發布時間 :2016-06-13 09:23 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA部
波峰焊(Wave soldering)時零件擺放的設計規范
電路板剛問世的時候,一開始幾乎都是采用傳統插件(INSERTION)的設計,當時所有的板子都需經過波峰焊爐(wave soldering),當時的板子只有單面;后來SMT發明以后,才開始有SMT與波峰焊的混合使用,當時還有很大一部份的零件無法轉換到SMD的制程,也就是說需要混合使用傳統的插件及SMD零件,當板子打完SMT以后,還要經過手插件的步驟,然后再經過波峰焊爐,因為有這樣制程的需求,所以板子的設計必須把所有的插件零件安排在同一面,然后用另一面來走波峰焊,而走波峰焊的那一面的SMD零件必須要用紅膠固定,免得過波峰焊的時候,發生零件掉落于錫爐之中的問題。
由于波峰焊接的制程會有一面板子泡在融化的液態錫爐之中,所以電路板的設計及制造上會有許多的限制,另外也會有某些零件無法設計在過錫爐面,下面我試著歸納列出一些自己知道的規則:

1、需要經過波峰焊的區域,其通孔最好塞孔,以避免經過波峰錫爐時溢錫到零件面,造成不可預測的短路問題。

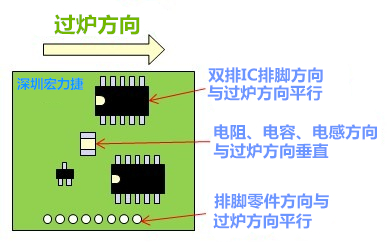

2、有排腳的零件,其排腳的直線應平行于波峰焊的方性,這樣可以避免排腳之間短路,也可以讓吃錫較良好。
oooooooooo –> 過爐方向 (Board Direction)
oooooooooo
3、如果有SMT打件的電阻、電容、電感之類的小零件需要過波峰焊,零件應該垂直于波峰焊的方性。
4、如果有SOIC(焊腳位于零件兩側的 IC),其整排焊腳應該要平行于波峰焊的方性。
5、請注意,只有單排或雙排的焊腳零件有機會經過波峰焊接,其他有四面焊腳的零件絕對不適合使用波峰焊接。
6、為了避免陰影效應(shadow effect),較高較大的零件應位于波峰焊方向的后方。

波鋒焊接時手插件的手順建議(這些規則當初是定給一片板子上面有10顆以上的手插件的,但我想現在應該也適用在一些的選擇性波峰焊接的板子上):
1、有緊配零件要先插,如一些與外界溝通友打彎腳的連接器,這樣可以避免插入緊配件時因為震動而抖落其他的先插好的零件。
2、插件時應該安排右手的插件位置由左上到右下;左手的插件位置由右上到左下,以避免零件阻擋手勢動作。
3、插件的順序應該由較低的零件先插然后才插較高的零件,以避免較高零件阻礙到手順。 (比如說兩個連接器中間的電阻)
4、相同的零件最好安排在同一站位插完。 (降低插錯位置與錯件的機會)
5、同一個作業員的手插零件最好能集中于一隅,可以讓作業員的眼睛集中在同一區,比較可以避免出錯。
6、外觀相同但不同料號的零件應盡量避免排在同一工位,以避免混淆。
7、有極性的零件應盡量勿排在同一工位。否則同一工位會太吃重。
8、各站別應力求一樣的工時。
