PCB打樣參數怎么選?

發布時間 :2024-01-08 15:21 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB制板部
PCB打樣是指在批量生產前的試產,由設計工程師將電路板設計圖紙轉換為Gerber文件,再發給PCB板廠根據Gerber文件制成實際的樣品板,以驗證電路設計的正確性、可行性和可靠性,PCB打樣更為重要的是明確制作板材類型、數量、尺寸等基本參數,明確阻焊顏色、表面處理方式等常規工藝參數

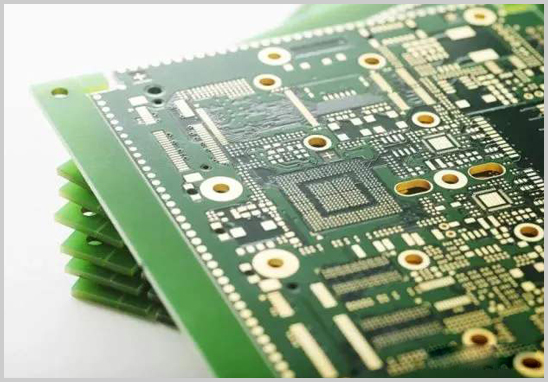

PCB打樣參數怎么選?

深圳宏力捷電子是專業PCB制板廠家,專注單雙面PCB電路板、多層線路板快速打樣與中小批量制造。接下來為大家介紹PCB打樣參數怎么選。

1. 板材類型
PCB板材的選擇是質量好壞的影響因素之一,F(xiàn)R-4(環氧樹脂-玻璃纖維板)是PCB生產最常用的材料,高強度、抗熱/抗火、抗化、防潮、 導熱、絕緣等優點集聚一體,而板材品牌商主要有建滔、生益、南亞等。
PCB板子的大小則中規中矩,不大不小,需要超大的PCB板尺寸,可分成幾塊生產,最后進行拼接組合。
業內常說的PCS則是板子的數量單位,拼版的以SET為單位。

2. 板子層數
板子層數另起說明,因?yàn)閷訑?shù)需要在PCB設計時就需確定好,然后按照設計需求完成相應層數生產。
PCB按照層數可分為單面板、雙面層和多層板。層數越高,工藝難度大,成本越高。
- 單層板最基礎最簡單,適合簡單電路;
- 雙面板有頂層底層,中間絕緣層,適用一般復雜的電路;
- 多層板是個統稱,4/6層板較為常用,且多層板層數一般都是偶數。

3. 常規工藝
PCB常規工藝很多,下方提供的PCB打樣參數僅供參考。
- 阻焊顏色:有綠、藍、黑、紅、黃等顏色,但工藝生產都是綠色居多,究其原因也是綠油的性能最好;
- PCB板子厚度:若無特別需求,1.6mm最為常用,另有0.8mm,1.0mm,1.2mm,1.6mm,2.0mm......供選擇;
- 銅箔厚度則按功率選擇,常用的是1.0oz。
字符顏色也稱絲印顏色,白色最為常見,因?yàn)楹途G色阻焊形成強烈對比,更看得清楚;當然,絲印也可以用其他顏色,但是建議選擇和阻焊顏色對比度高的顏色。
阻焊覆蓋,即綠油覆蓋,主要有過孔開窗、過孔蓋油、過孔塞油、過孔塞樹脂。
- 過孔開窗:凡有過孔的地方都開窗,把過孔兩端的銅箔暴露出來。
- 過孔蓋油:不開窗,綠油覆蓋過孔兩端的銅箔。
- 過孔塞孔:塞住過孔,可用綠油、樹脂、金屬等。

4. 焊盤噴鍍
焊盤噴鍍也稱PCB板的表面處理,因?yàn)殡娐钒迳系你~焊點暴露空氣中容易被氧化,造成接觸不良等問題,所以做表面處理非常有必要。
表面處理的工藝有噴錫、沉金、電鍍金和OSP,客戶依據需要選擇合理工藝即可。
- OSP,即有機可焊性保護膜,PCB表面處理工藝中成本最低。
- 噴錫分為有鉛噴錫和無鉛噴錫,技術成熟,成本低。
- 沉金,即在PCB上鍍金,整個過程發生化學反應,因此也稱化金。沉金后的板子表面光滑,顏色穩定。

最后補充一下PCB在最初設計時的最小線寬/線距,答案是越小難度越高,大家依據國內廠商可供的制程能力即可。

PCB生產制造其實還有其他特殊工藝,雖然用得少,但是市場有需求,所以歸為特殊工藝,有的工藝名稱也特殊到無法一眼就明白到底是何工藝,如金手指、盲埋孔、多層特殊疊層結構、化鎳鈀金等。
