PCB設計制作流程和要點

發布時間 :2024-01-03 15:42 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB設計是電子產品開發過程中的關鍵步驟之一。深圳宏力捷電子是專業PCB設計公司,可承接多層、高精密/BGA封裝以及盲孔/埋孔的PCB設計畫板服務,客戶只需提供原理圖,我們可完成電路板布局、建立BOM表、搜尋供應商及購料、樣品制作等服務。

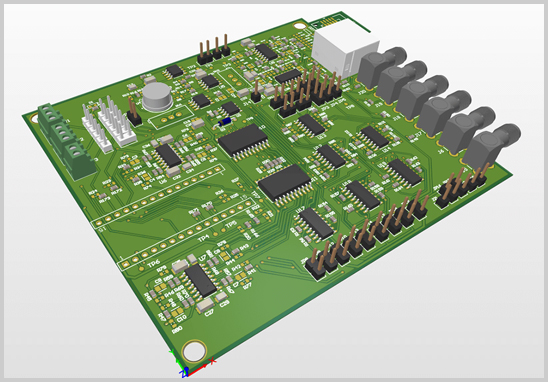

PCB設計制作流程和要點

PCB設計制作流程
1. 需求分析: 確定電路的功能和性能要求,了解電路的工作環境和應用場景,明確PCB的基本要求。
2. 原理圖設計: 創建電路原理圖,標識器件、連接線路,確保電路連接正確,符合設計規范。
3. 元器件選型: 選擇適當?shù)脑骷?,包括芯片、電阻、電容、連接器等,考慮性能、成本、供應周期等因素。
4. PCB布局設計: 安置元器件,規劃PCB板面積,考慮信號完整性、電源分布、散熱等因素。
5. 信號完整性分析: 進行信號完整性分析,包括時序分析、信號傳輸線路的匹配與阻抗控制等。
6. 地線和電源規劃: 設計合理的地線和電源布局,減小電磁干擾,確保電源的穩定供應。
7. 布線: 連接元器件,設計信號線、電源線、地線等,保證信號的傳輸質量。
8. PCB層分配: 分配不同層的功能,如信號層、電源層、地層等,合理規劃PCB層次結構。
9. 散熱設計: 為需要散熱的元器件設計散熱器,確保元器件在工作時不過熱。
10. 3D模型設計: 可選步驟,創建PCB的三維模型,方便機械設計和整體系統集成。
11. 產生Gerber文件: 生成用于PCB生產的Gerber文件,包括不同層的布局信息。
12. PCB制造: 將Gerber文件發送給PCB制造廠商,制造PCB板。
13. 元器件焊接: 將元器件焊接到PCB板上,可手工或通過自動化設備完成。
14. 測試和調試: 對PCB進行功能測試,排查可能的問題,并進行調試。
15. 文件歸檔: 歸檔所有設計文件,包括原理圖、PCB布局文件、Gerber文件等。

PCB設計要點
1. 規范符合性: 遵循相關的電氣規范和標準,如IPC標準,確保設計符合行業要求。
2. 元器件布局: 合理安排元器件的位置,減小信號傳輸距離,降低電磁干擾。
3. 信號完整性: 注意時序關系、阻抗匹配,減小信號傳輸時的延遲和失真。
4. 電源和地線: 確保電源線和地線的合理布局,減小電源噪聲,提高電路穩定性。
5. 散熱設計: 對需要散熱的元器件進行合理的散熱設計,確保元器件在工作時溫度合理。
6. EMC(電磁兼容性): 考慮電磁兼容性,降低電磁輻射和對外界電磁干擾的敏感性。
7. BOM(元器件清單)管理: 管理BOM,確保元器件的準確性和供應可行性。
8. 面向制造的設計: 考慮PCB的可制造性,避免設計中的不良工藝,降低制造成本。
9. 文件歸檔: 組織并妥善保存設計文件,方便后續修改、維護和生產。
10. 測試策略: 制定合理的測試策略,確保在制造完成后能夠進行有效的測試和調試。

以上步驟和要點是通用的,實際的PCB設計可能因項目需求、技術要求和行業標準的不同而有所調整。
