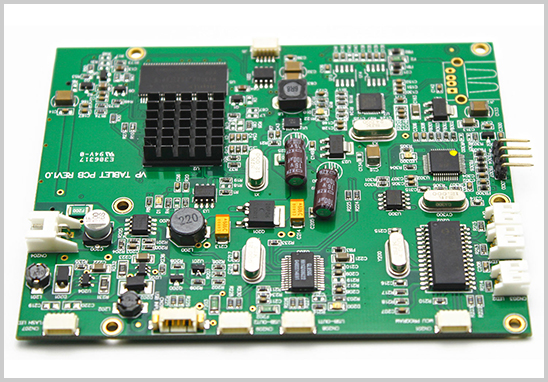

PCBA打樣是指制造印刷電路板組件（PCBA）的樣品或原型。PCBA是電子設備的關鍵組成部分，它包括了印刷電路板（Printed Circuit Board，PCB）和上面的電子元件，如電阻、電容、集成電路等。PCBA打樣是在正式批量生產之前的一個重要步驟，用于驗證設計、檢測問題、優化性能以及確保所有組件的正確連接和工作。
PCBA打樣通常包括以下步驟：
1. PCB 制造：首先，需要制造 PCB，這是一個帶有電子元件安裝位置的板子，上面有導線和連接點。PCB 制造通常包括設計、原材料選擇、切割、印刷、焊接等過程。
2. 元件采購：獲取所需的電子元件，如電阻、電容、集成電路芯片等。這些元件將在 PCB 上焊接，構成最終的電路。
3. SMT（表面貼裝技術）裝配：將電子元件精確地安裝到 PCB 上，通常使用自動化設備進行，以確保精準和高效的安裝。
4. 焊接：通過焊接工藝，將電子元件與 PCB 上的連接點連接在一起，以確保電路的連通性。
5. 測試和調試：對已組裝好的 PCBA進行測試和調試，以驗證其功能是否正常，是否有故障或缺陷。
6. 修正和優化：如果在測試中發現問題，需要修正和優化 PCBA，直到其性能滿足要求。
PCBA打樣是為了確保最終的產品在批量生產前經過充分的驗證和測試，以減少生產過程中的問題和成本。這樣，PCBA加工廠可以更好地了解他們的產品是否能夠達到設計要求，并能夠在批量生產前進行必要的修正和改進。
深圳宏力捷電子是一家專業的PCBA代工代料廠家，擁有專業的貼片加工設備，豐富的SMT加工經驗，可提供集PCB制造、元器件采購、SMT貼片加工、DIP插件后焊加工、成品組裝測試為一體的PCBA打樣服務。
