SMT貼片加工元件移位的原因

發布時間 :2023-10-18 17:24 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
SMT貼片加工是電子制造中常用的元件安裝方法之一,但有時可能會出現元件移位的問題。深圳宏力捷電子是專業SMT貼片加工廠,支持0201元件、0.25mm Pitch BGA、QFN等精密電子元器件的貼裝服務,接下來為大家介紹一些可能導致SMT貼片加工元件移位的原因。

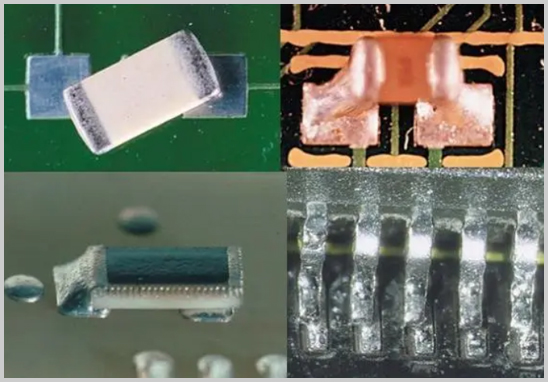

SMT貼片加工元件移位的原因

導致SMT貼片加工元件移位的原因
1. 不正確的焊膏應用:焊膏是用于將SMT元件粘附到PCB上的關鍵因素。如果焊膏的分布不均勻或不準確,可能會導致元件在焊接過程中移位。這可能是由于不正確的焊膏印刷、偏移或厚度不均勻引起的。

2. 不正確的元件定位:元件在貼片機上的定位是至關重要的。如果元件沒有正確定位在PCB上,就會導致元件移位。這可能是由于貼片設備的故障、校準不準確或元件本身的問題引起的。

3. 元件質量問題:有時候,元件本身可能存在問題,例如引腳不均勻、封裝不規則或偏斜等。這些問題可能導致元件在焊接過程中移位。

4. 熱應力:在SMT焊接過程中,溫度變化可能會導致PCB和元件之間的熱應力,這可能會引起元件移位。這是特別重要的問題,因?yàn)樵诟邷剡^程中,焊料變成液體并使元件粘附到PCB上。

5. 振動和機械沖擊:生產線上的振動或機械沖擊可能會導致元件移位。這些振動和沖擊可能來自輸送帶、貼片機操作或其他機械設備。

6. 不正確的回流焊過程:回流焊過程是SMT元件焊接的最后一步,如果不正確執行,可能會導致元件移位。不正確的溫度梯度、過熱或過冷都可能對焊接造成影響。

7. 靜電吸引力:靜電吸引力可能會導致元件在處理和貼片過程中發生吸附和移位。這在處理靜電敏感元件時尤其重要。

8. 人為錯誤:操作員的錯誤操作,如不正確的元件裝載、不正確的工序控制或不適當?shù)牟僮?,也可能?dǎo)致元件移位。

為了減少SMT貼片加工中元件移位的風險,需要正確執行工藝控制、校準設備、確保元件質量,并注意維護生產線設備。此外,定期的檢驗和質量控制步驟可以有助于捕捉并糾正元件移位問題。
