PCB設計如何決定PCB層數?

發布時間 :2022-10-21 17:45 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB線路板的效率取決于層數,因此,正確選擇PCB層數至關重要。那么PCB設計的時候都是如何決定層數的呢?接下來深圳專業PCB設計公司宏力捷電子為大家介紹下。

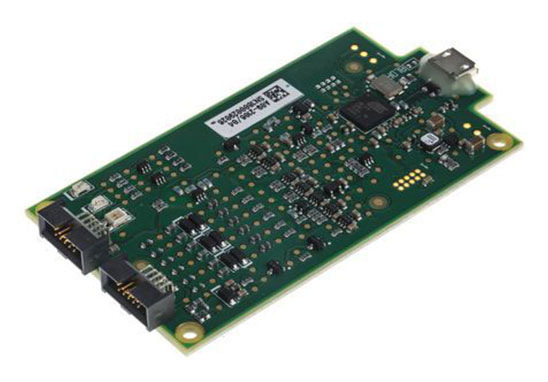

PCB設計如何決定PCB層數?

決定PCB設計層數時要考慮到以下幾個問題:
1、用途
PCB將在哪里使用?PCB用于各種類型的簡單到復雜的電子設備中。因此,首先要弄清楚應用程序是具有最小功能還是復雜功能。

2、所需信號類型
層數的選擇還取決于它們需要傳送的信號類型,信號分為高頻,低頻,地面或電源,對于需要多信號處理的應用,就需要多層PCB,這些電路可能需要不同的接地和隔離。

3、通孔類型
通孔的選擇是另一個要考慮的重要因素,如果選擇掩埋過孔,則可能需要更多的內部層,所以,可以相應地滿足多層需求。

4、所需的信號層的密度和數量
PCB層的確定還基于兩個重要因素:信號層和引腳密度。PCB中的層數隨著引腳密度的降低而增加。引腳密度為1.0。比如引腳密度為1將需要2個信號層。但是,引腳密度<0.2可能需要10層或更多。

5、所需平面數
PCB中的電源和接地平面有助于降低EMI以及屏蔽信號層。因此,層的選擇將再次取決于所需平面的數量。

6、制造成本
盡管是主要要求,但它是選擇1-40層PCB設計中的層數的決定因素之一。PCB制造的成本取決于多層。多層PCB比單層PCB更昂貴,制造成本將在很大程度上取決于上述要求。

7、交貨時間
基于1-40層PCB設計的交貨時間取決于上述所有因素。例如,如果您的設計需要單層,則前置時間可能會更少。如果您要訂購用于復雜工業電子設備的PCB,則交貨時間將增加。

通常PCB設計人員會根據設計電路原理圖的復雜程度來判斷按幾層板設計,主要是從原理圖中核心器件的出線以及器具布局的難易程度來決定。如果您無法根據上述因素做出決定,最好與制造商進行討論。

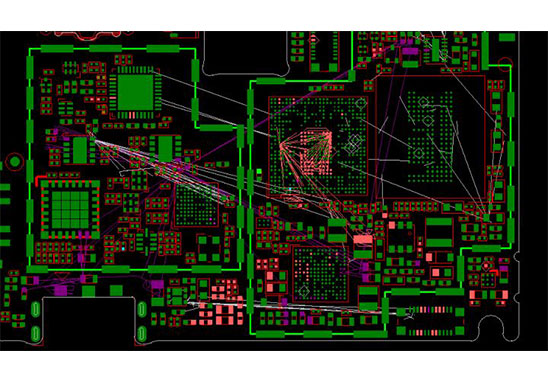

PCB設計如何決定PCB層數?
