PCB大講堂:常見金屬基板分類及其優點

發布時間 :2022-06-29 18:03 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB制板部
目前,市面上的PCB電路板產品,從材料大類上來分主要分為三種:普通基板、金屬基板及陶瓷基板。接下來深圳PCB板廠-宏力捷電子為大家介紹常見金屬基板分類及其優點。

PCB大講堂:常見金屬基板分類及其優點


一、常見金屬基板的分類:

金屬基板主要有三種:鋁基板、銅基板、鐵基板。這里重點分析的是鋁基板、銅基板。

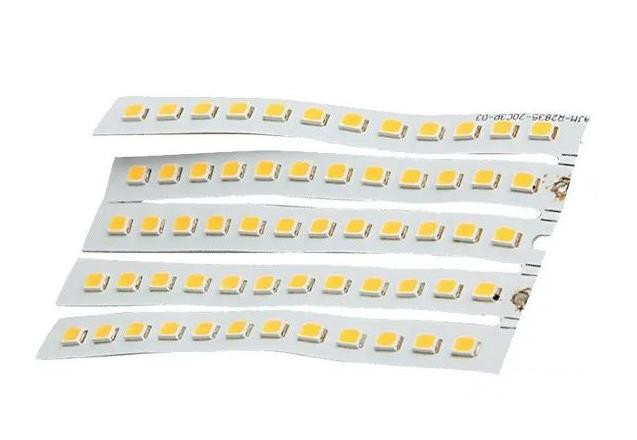

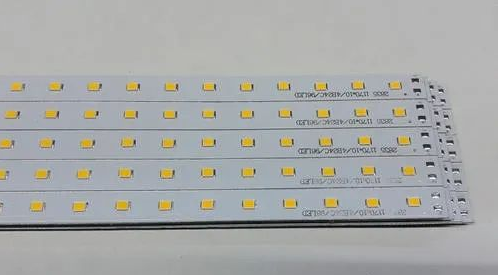

鋁基板是目前金屬基板中使用最多的基板,具有良好的導熱性、電氣絕緣性能和機械加工性能。鋁基板分為柔性鋁基板、混合鋁鋁基板、多層鋁基板、通孔鋁基板等。

銅基板是金屬基板中最貴的一種,其導熱效果比鋁基板和鐵基板都要好很多倍。銅基板分為沉金銅基板、鍍銀銅基板、噴錫銅基板、抗氧化銅基板等。

PCB大講堂:常見金屬基板分類及其優點


二、金屬基板的優點:

1、熱膨脹性
金屬基板可有效解決散熱問題,從而使電路板上的元器件不同物質的熱脹冷縮問題得到緩解,提高電子設備的耐用性和可靠性。

2、散熱性
目前,很多雙面板、多層板密度高、功率大,熱量散發難;而金屬基印制板可解決這一散熱難題。

3、尺寸穩定性
金屬基板尺寸要比絕緣材料的板材穩定得多。

4、應用領域廣泛
鋁基板的應用領域很廣泛,如音頻設備的輸入、輸出放大器,平衡放大器;計算機的CPU板軟盤驅動器,電源裝置;汽車的電子調節器,點火器,電源控制器;燈具燈飾的LED燈等。

銅基板主要適用于高頻電路,包括高低溫變化大地區的精密通信設備的散熱等。

PCB大講堂:常見金屬基板分類及其優點


我司金屬基板工藝能力

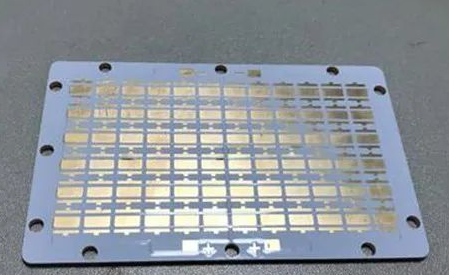

層數:1-2L(金屬基板&金屬芯板)、1-2L(陶瓷DBC板);
板厚:0.5-3.0mm 尺寸:max:400*500 ,min:25*25mm ;
機械加工:X/Y/Z精度±0.08mm,喇叭孔、螺絲孔;
導熱材料導熱系數: 常規導熱材料:1-4W/m.k; 陶瓷導熱材料:24-170W/m.k;
最大布線銅厚:5OZ ;
金屬表面處理:鋁普通氧化、鋁硬質氧化、鋁化學鈍化、噴沙、拉絲、表面電鍍處理;
表面處理工藝:熱風整平、化學沉金、沉錫、沉銀、電鍍軟/硬金等。


PCB大講堂:常見金屬基板分類及其優點

PCBA加工服務流程

1. 項目咨詢/報價:客戶提供完整PCBA資料報價;
2. 客戶下單:客戶確認報價,簽訂合同,支付預付款;
3. 工程評估:工程評估客供資料,轉化為最終生產資料;
4. 采購原料:采購根據生產資料,安排PCB制板和元件采購;
5. PCBA生產:齊板齊料后,進行SMT、DIP焊接加工;
6. PCBA測試:根據客戶需求對產品進行測試;
7. 包裝售后:客戶支付尾款,PCBA打包出貨。
