SMT是半導體器件的一種封裝形式，SMT涉及各種不同風格的零件，其中許多已形成行業通用標準，主要是一些片式電容器、電阻器等；那么SMT貼裝元件如何手工焊接呢？接下來深圳SMT加工廠家-深圳宏力捷電子為大家介紹下。
一、逐個焊點焊接
1) 用鑷子夾持SMT元件，居中貼放在相應的焊盆上，對準后用鑷子按住不要移動。
2) 用細毛筆蘸助焊劑或用助焊筆在兩端焊盤上涂少量助焊劑。
3) 用鑿子形（扇鏟形）烙鐵頭加少許直徑小于等于0.5mm的焊錫絲，焊錫絲碰到烙鐵頭時應迅速離開，否則貼片加工焊料會加得太多。
4) 先用烙鐵頭加熱一端焊盤大約25左右，撤離烙鐵。
5) 然后用同樣的方法加熱另一端焊盤大約2s左右，撒離烙鐵。
注意：焊接過程中應保持元件始終緊貼焊盤，避免元件一端浮起。
二、采用專用工具馬蹄形烙鐵頭焊接
1) 貼放元件，對準后用子按住不要移動。
2) 用細毛筆助焊劑或用助焊筆在兩端焊盤上涂少量助焊劑。
3) 給馬蹄形烙鐵頭上。
4) 用馬蹄形烙鐵頭同時加熱兩端焊盤大約2s左右，撤離烙鐵。
三、采用扁片形絡鐵頭快速焊接
1) 貼放元件，對準后用鑷子按住不要移動。
2) 用細毛筆助焊劑或用助焊筆在兩端焊盤上涂少量助焊劑。
3) 給扁片形烙鐵頭上錫。
4) 用扇片形格鐵頭在元件的側面同時加熱兩端焊盤大約2s左右，拋離烙鐵。
為什么選擇深圳宏力捷做SMT加工？
1. 實力保障
? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。

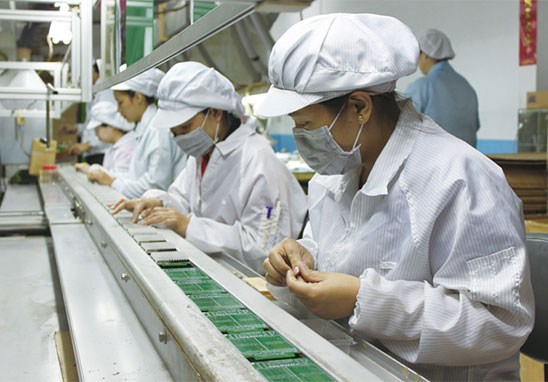

? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
