PCBA加工X-ray測試與切片測試的區別

發布時間 :2021-09-06 17:50 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
PCBA加工中,由于許多高精度電路板都有大量BGA和IC芯片,因此該封裝的核心部件無法從焊接后的表面直接看到內部焊接狀態。因此,PCBA加工廠必須配備相關的檢測設備。這類焊接的測試設備主要是X-ray。

那么切片檢測做什么呢?它的主要應用環節仍然在PCB板上,PCB板的質量是切片的??并進行了測試。但是,如果SMT貼片存在重大質量異常,則還需要對整個焊接電路板的特殊零件進行切片和檢查。兩者都是焊接電路板的內部條件,但應用環節不同。

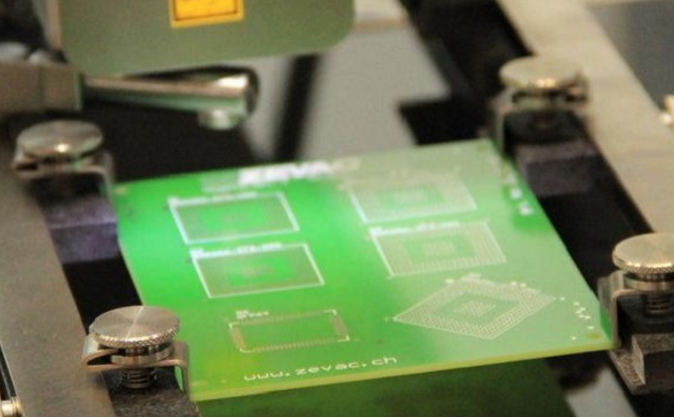

PCBA加工X-ray測試與切片測試的區別

什么是X-ray檢測?
X-ray主要用于機器中的發射器發射高能電子,產生用于樣品穿透成像的X-ray。由于樣品中每個結構的密度不同,X-ray穿透不同物體時顯示的圖像會有黑白灰度的差異,從而顯示樣品中缺陷的位置和形狀。X-ray檢查是一種非破壞性樣品分析,其他測試可在以后進行。

X-ray檢測應用場景
1. IC封裝件內部缺陷觀察(斷線、封裝材料孔洞、裂紋等異常);
2. 觀察組裝好的電子線路板的焊接狀態(如空焊、起球、橋接等異常情況);
3. 焊點氣孔比例分析;
4. 從正面、側面和斜角觀察各種材料;
5. 觀察多孔材料的填充情況。

切片測試(Cross Section Test)的應用
主要用于樣品異常部位的破壞性檢測。首先,對異常零件進行取樣,然后用樹脂密封和固化修改零件,然后研磨和拋光,最后放大并在顯微鏡下檢查。

與使用X-ray的頻率相比,使用切片檢測的概率非常低,對我們來說也不是很常見。

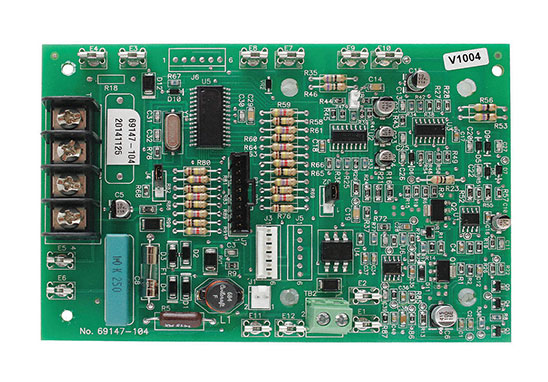

PCBA加工

深圳宏力捷PCBA加工優勢
1. 高度專業:公司專注于加工樣板、中小批量,承諾物料確認無誤后3-5個工作日交貨。
2. 專業的設備:公司的設備都是針對樣板和中小批量生產而量身定做的先進設備,可貼0201,BGA間距0.3MM、QFN、CSP、CON等元器件。
3. 專業的技術:技術骨干100%5年以上的工作經驗,一線操作工85%3年以上的工作經驗。
4. 公司在日常運營中貫徹了5S、6σ理念,來料到出貨最少有7次把關。數量達到100PCS的我司承諾都會過AOI光學檢測。
5. 公司承諾焊接直通率為99%以上,若客戶發現焊接缺陷,公司承諾免費返修。

PCBA加工

為什么選擇深圳宏力捷?
1. 實力保障
? SMT車間:擁有進口貼片機,光學檢查設備多臺,可日產400萬點。每道工序都配備有QC人員,能夠盯緊產品質量。
? DIP產線:擁有波峰焊兩臺,其中工作三年以上的老員工就有十多人,工人熟練程度高,可焊接各類插件材料。

2. 品質保障,性價比高
? 高端設備可貼精密異形件,BGA,QFN,0201類材料。也可樣板貼片,散料手放。
? 樣板與大小批量均可生產,打樣800元起,批量0.008元/點起,無開機費。

3. 電子產品貼片、焊接經驗豐富,交貨穩定
? 累積服務上千家電子企業,涉及多類汽車設備與工控主板的SMT貼片加工服務,產品常出口歐美地區,品質能夠得到新老客戶的肯定。
? 交貨準時,材料齊全后正常3-5天出貨,小批量也可加急當天出貨。

4. 維修能力強,售后服務完善
? 維修工程師經驗豐富,可維修各類貼片焊接所造成的不良產品,能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應,最快速度解決您的訂單問題。
