PCBA加工的鋼網制造要求

發布時間 :2021-06-24 16:17 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
深圳宏力捷自有SMT貼片廠,可提供最小封裝0201元器件SMT貼片加工服務,支持來料來樣加工和PCBA代工代料多種加工形式。接下來為大家介紹下PCBA加工的鋼網制造要求。

PCBA加工

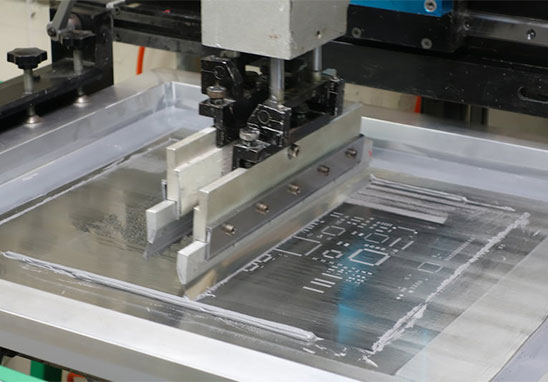

一、框架和鋼網的尺寸

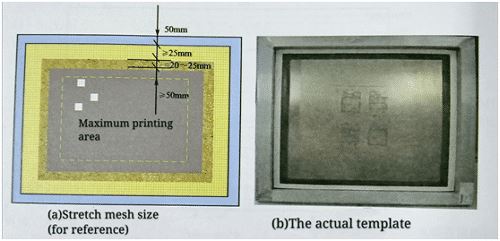

在PCBA加工之前,為了使印刷更加完美和合適,需要定制設計的鋼網。鋼網最重要的是鋼網的尺寸和框架。鋼網采用AB膠和尼龍網紗的拉伸方式,必須在鋁框和膠水的接縫處均勻地刮一層保護漆(S224)。為保證鋼網有足夠的拉力(規定大于35N/cm,一般要求30~50N/cm)和良好的平整度,要求鋼網與框架內側的距離不小于25mm,最好在50-100mm的范圍內。如圖 1 所示。

PCBA加工的鋼網制造要求

由于鋼網與框架內側、鋼網與尼龍網的粘合區域、粘合區域與印刷區域需要一定距離,因此框架的內部尺寸不是鋼網可用的最大尺寸,最有用的最大打印尺寸是框架的內部尺寸。轉至 220 毫米或更大的尺寸。當然,這也取決于印刷機導軌的寬度、擦拭機構的大小和框架的大小。例如,DEK265 印刷機的框架尺寸為 29"x29",最大印刷面積為 510mmx489mm。

二、張力

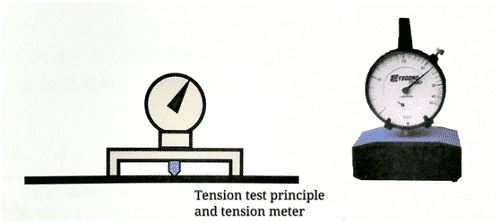

鋼網張力是指施加在鋼網上的尼龍網的張力,可用張力計測量。原理是測試網片部分下沉單位距離所需的推力,單位為N/cm,如圖2所示。

PCBA加工的鋼網制造要求

為了保證鋼網的平整度,需要有足夠的張力,一般要求大于35N/CM,通常在30-50N/cm范圍內。

三、孔壁形狀和粗糙度

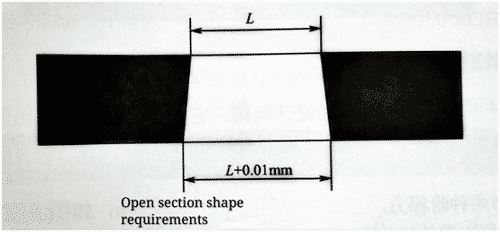

理想情況下,鋼網開口部分應為倒錐形,即開口下方的尺寸比上部尺寸寬約0.01毫米(取決于鋼網的厚度)。如圖3所示:

PCBA加工的鋼網制造要求

在上述情況下,應打磨鋼網開口:
0.5mm 及以下間距的 QFP、SOJ、PLCC、SOP、插座和 CSP 器件,所有印刷鋼網。


四、尺寸公差
目前國內主要鋼網廠家電拋光鋼網的加工精度如下。
1. 開口尺寸精度:0-0.010mm。
2. 開口位置精度:0.005~0.03mm。
3. 網框外開精度:2mm以內。
4. 材質厚度:0.030~0.600mm。
5. 圖形在網框中居中精度:1mm以內。
6. 材料厚度精度:0.003以內。
7. 側壁(孔壁)粗糙度:0.005~0.006mm。
