開展PCB設計前需要做哪些前期工作

發布時間 :2021-04-02 17:33 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
在開始布線之前應該對PCB設計進行認真的分析以及對工具軟件進行認真的設置,這會使PCB設計更加符合要求。接下里深圳PCB設計公司-深圳宏力捷電子為大家介紹開展PCB設計前需要做哪些前期工作?

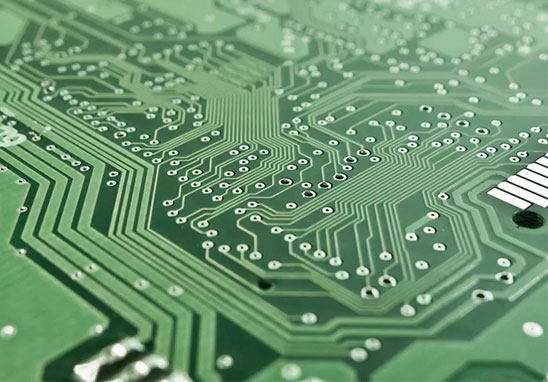

PCB設計公司



開展PCB設計前需要做的前期工作

1、確定PCB的層數
電路板尺寸和布線層數需要在PCB設計初期確定。布線層的數量以及層疊(STack-up)方式會直接影響到印制線的布線和阻抗。板的大小有助于確定層疊方式和印制線寬度,實現期望的PCB設計效果。目前多層板之間的成本差別很小,在開始PCB設計時最好采用較多的電路層并使敷銅均勻分布。

2、PCB設計規則和限制
要順利完成布線任務,布線工具需要在正確的規則和限制條件下工作。要對所有特殊要求的信號線進行分類,每個信號類都應該有優先級,優先級越高,規則也越嚴格。規則涉及印制線寬度、過孔的最大數量、平行度、信號線之間的相互影響以及層的限制, 這些規則對布線工具的性能有很大影響。

認真考慮PCB設計要求是成功布線的重要一步。

3、組件的布局
在最優化裝配過程中,可制造性PCB設計(DFM)規則會對組件布局產生限制。如果裝配部門允許組件移動,可以對電路適當優化,更便于自動布線。所定義的規則和約束條件會影響布局PCB設計。自動布線工具一次只會考慮一個信號,通過設置布線的約束條件以及設定可布信號線的層,可以使布線工具能像PCB設計師所設想的那樣完成布線。

比如,對于電源線的布局:①在PCB 布局中應將電源退耦電路PCB設計在各相關電路附近, 而不要放置在電源部分,否則既影響旁路效果, 又會在電源線和地線上流過脈動電流,造成竄擾;②對于電路內部的電源走向,應采取從末級向前級供電,并將該部分的電源濾波電容安排在末級附近;③對于一些主要的電流通道,如在調試和檢測過程中要斷開或測量電流,在布局時應在印制導線上安排電流缺口。

另外,要注意穩壓電源在布局時,盡可能安排在單獨的印制板上。當電源與電路合用印制板時,在布局中,應該避免穩壓電源與電路元件混合布設或是使電源和電路合用地線。

因?yàn)檫@種布線不僅容易產生干擾,同時在維修時無法將負載斷開,到時只能切割部分印制導線,從而損傷印制板。

4、扇出PCB設計
在扇出PCB設計階段,表面貼裝器件的每一個引腳至少應有一個過孔,以便在需要更多的連接時,電路板能夠進行內層連接、在線測試和電路再處理。

為了使自動布線工具效率最高,一定要盡可能使用最大的過孔尺寸和印制線,間隔設置為50mil 較為理想。要采用使布線路徑數最大的過孔類型。經過慎重考慮和預測,電路在線測試的PCB設計可在PCB設計初期進行, 在生產過程后期實現。

根據布線路徑和電路在線測試來確定過孔扇出類型,電源和接地也會影響到布線和扇出PCB設計。

5、手動布線以及關鍵信號的處理
手動布線在現在和將來都是PCB設計的一個重要過程, 采用手動布線有助于自動布線工具完成布線工作。

通過對挑選出的網絡(net)進行手動布線并加以固定,可以形成自動布線時可依據的路徑。

首先對關鍵信號進行布線,手動布線或結合自動布線工具均可。布線完成后,再由有關的工程技術人員對這些信號布線進行檢查,檢查通過后,將這些線固定,然后開始對其余信號進行自動布線。

由于地線中阻抗的存在,會給電路帶來共阻抗干擾。因此,在布線時不可將凡有接地符號的點隨意連接,這可能會產生有害的耦合,影響電路的工作。

頻率較高時,導線的感抗將比導線本身的電阻大幾個數量級。這時導線上即使只流過很小的高頻電流,也會產生一定的高頻電壓降。因此,對高頻電路來說,PCB 布局盡可能排列緊湊,使印制導線盡可能短。

印制導線之間還有互感和電容, 當工作頻率較大時,會對其它部分產生干擾,稱為寄生耦合干擾??梢圆扇〉囊种品绞接校孩俦M量縮短各級間的信號走線;②按信號的順序排列各級電路,避免各級信號線相互跨越;③相鄰的兩面板的導線要垂直或交叉,不能平行;④當板內要平行布設信號導線時,應使這些導線盡可能間隔一定的距離,或用地線、電源線隔開,達到屏蔽的目的。

6、自動布線
對關鍵信號的布線需要考慮在布線時控制一些電參數,比如減小分布電感等,在了解自動布線工具有哪些輸入?yún)?shù)以及輸入?yún)?shù)對布線的影響后,自動布線的質量在一定程度上可以得到保證。

在對信號進行自動布線時應該采用通用規則。通過設置限制條件和禁止布線區來限定給定信號所使用的層以及所用到的過孔數量,布線工具就能按照工程師的PCB設計思想來自動布線。在設置好約束條件和應用所創建的規則后,自動布線將會達到與預期相近的結果, 在一部分PCB設計完成以后,將其固定下來,以防止受到后邊布線過程的影響。

布線次數取決于電路的復雜性和所定義的通用規則的多少?,F(xiàn)在的自動布線工具功能非常強大,通常可完成100%的布線。但是,當自動布線工具未完成全部信號布線時,就需對余下的信號進行手動布線。

7、布線的整理
一些約束條件很少的信號,布線的長度很長,這時可以先判斷出哪些布線合理,哪些布線不合理,再通過手動編輯來縮短信號布線長度和減少過孔數量。

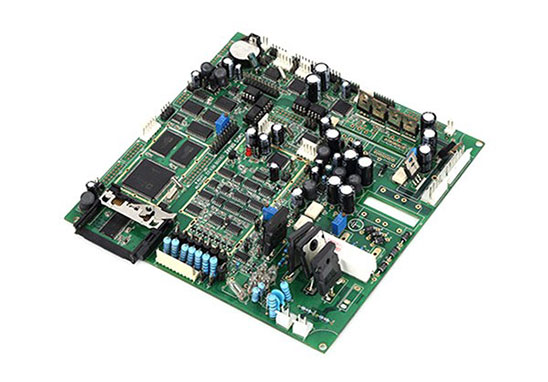

PCB設計打樣


深圳宏力捷PCB設計能力:

最高信號設計速率:10Gbps CML差分信號;
最高PCB設計層數:40層;
最小線寬:2.4mil;
最小線間距:2.4mil;
最小BGA PIN 間距:0.4mm;
最小機械孔直徑:6mil;
最小激光鉆孔直徑:4mil;
最大PIN數目:;63000+
最大元件數目:3600;
最多BGA數目:48+。

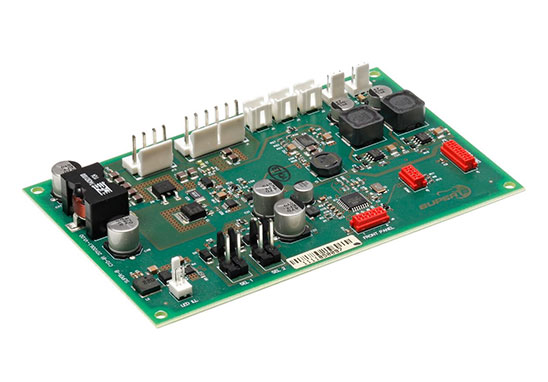

PCB設計打樣



PCB設計服務流程

1. 客戶提供原理圖咨詢PCB設計;
2. 根據原理圖以及客戶設計要求評估報價;
3. 客戶確認報價,簽訂合同,預付項目定金;
4. 收到預付款,安排工程師設計;
5. 設計完成后,提供文件截圖給客戶確認;
6. 客戶確認OK,結清余款,提供PCB設計資料。
