PCB制板為什么要做塞孔?

發布時間 :2021-02-19 17:43 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB制板部
PCB制板為什么要做塞孔?導電孔Via hole又名導通孔,為了達到客戶要求,線路板導通孔必須塞孔,經過大量的實踐,改變傳統的鋁片塞孔工藝,用白網完成線路板板面阻焊與塞孔,生產穩定,質量可靠。

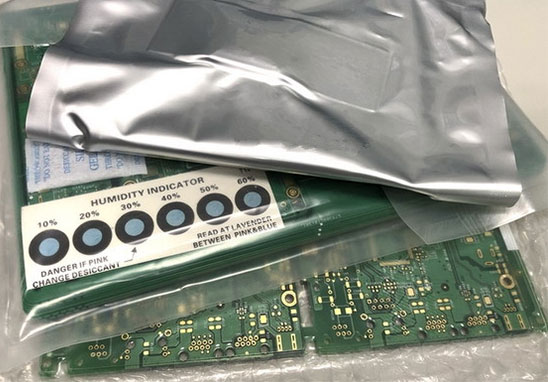

PCB打樣

Via hole導通孔起線路互相連結導通的作用,電子行業的發展,同時也促進PCB的發展,也對PCB制作工藝和SMT加工技術提出更高要求。Via hole塞孔工藝應運而生,同時應滿足下列要求:
1. 導通孔內有銅即可,阻焊可塞可不塞;
2. 導通孔內必須有錫鉛,有一定的厚度要求(4微米),不得有阻焊油墨入孔,造成孔內藏錫珠;
3. 導通孔必須有阻焊油墨塞孔,不透光,不得有錫圈,錫珠以及平整等要求。

隨著電子產品向“輕、薄、短、小”方向發展,PCB也向高密度、高難度發展,因此出現大量SMT、BGA的PCB,而客戶在貼裝元器件時要求塞孔,主要有五個作用:
1. 防止PCB過波峰焊時錫從導通孔貫穿元件面造成短路;特別是我們把過孔放在BGA焊盤上時,就必須先做塞孔,再鍍金處理,便于BGA的焊接。
2. 避免助焊劑殘留在導通孔內;
3. 電子廠SMT加工以及元件裝配完成后PCB在測試機上要吸真空形成負壓才完成:
4. 防止表面錫膏流入孔內造成虛焊,影響貼裝;
5. 防止過波峰焊時錫珠彈出,造成短路。

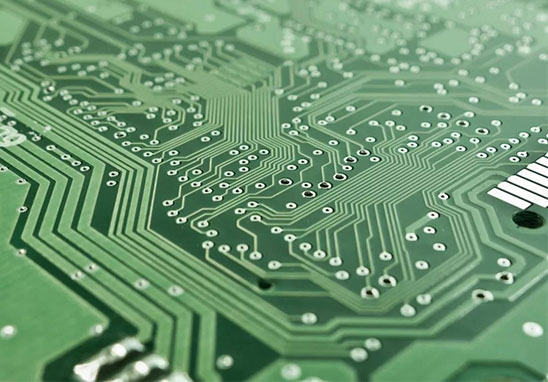

PCB打樣


深圳宏力捷PCB制板優勢

1. 能量產2層至14層,14-22層可打樣生產。
2. 最小線寬/間距:3mil/3mil  BGA間距:0.20MM
3. 成品最小孔徑:0.1mm   尺寸:610mmX1200mm
4. 油墨:日本Tamura、Taiyo、富多肯;
5. FR4:生益、建滔、海港、宏仁 、國紀、合正、南亞、
(生益S1130/S1141/S1170),Tg130℃/ Tg170℃ T g180℃等高TG板材)
6. 高頻板:Rogers(羅杰斯)、Taconic、ARLLON;
7. 表面工藝:噴錫、無鉛噴錫、沉金、全板鍍金、插頭鍍金、全板厚金、化學沉錫(銀)、抗氧化(OSP)藍膠、碳油。

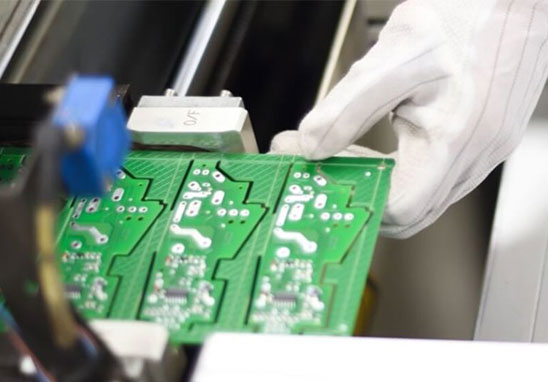

PCB打樣



為什么選擇深圳宏力捷?

1. 實力保障
? SMT車間:擁有進口貼片機,光學檢查設備多臺,可日產400萬點。每道工序都配備有QC人員,能夠盯緊產品質量。
? DIP產線:擁有波峰焊兩臺,其中工作三年以上的老員工就有十多人,工人熟練程度高,可焊接各類插件材料。

2. 品質保障,性價比高
? 高端設備可貼精密異形件,BGA,QFN,0201類材料。也可樣板貼片,散料手放。
? 樣板與大小批量均可生產,打樣800元起,批量0.008元/點起,無開機費。

3. 電子產品貼片、焊接經驗豐富,交貨穩定
? 累積服務上千家電子企業,涉及多類汽車設備與工控主板的SMT貼片加工服務,產品常出口歐美地區,品質能夠得到新老客戶的肯定。
? 交貨準時,材料齊全后正常3-5天出貨,小批量也可加急當天出貨。

4. 維修能力強,售后服務完善
? 維修工程師經驗豐富,可維修各類貼片焊接所造成的不良產品,能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應,最快速度解決您的訂單問題。
