深圳宏力捷電子是有著20多年SMT貼片加工經驗的PCBA加工廠家，可提供PCB制板、元器件代購、SMT貼片加工、DIP插件加工、成品組裝測試一站式服務。接下來為大家介紹保證SMT貼片加工質量的三要素。
保證SMT貼片加工質量的三要素
1. 元件正確
SMT貼片加工要求各裝配位號元器件的類型、型號、標稱值和極性等特征標記要符合產品的裝配圖和BOM表要求，不能貼錯位置。
2. 位置準確
SMT貼片加工時元器件的端頭或引腳均和焊盤圖形要盡量對齊、居中，還要確保元件焊端接觸焊膏圖形。

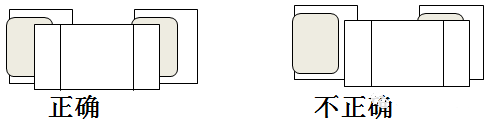

兩個端頭的Chip元件自定位效應的作用比較大，貼裝時元件寬度方向有3/4以上搭接在焊盤上,長度方向兩個端頭只要搭接到相應的焊盤上并接觸焊膏圖形，再流焊時就能夠自定位，但如果其中一個端頭沒有搭接到焊盤上或沒有接觸焊膏圖形，再流焊時就會產生移位或吊橋；

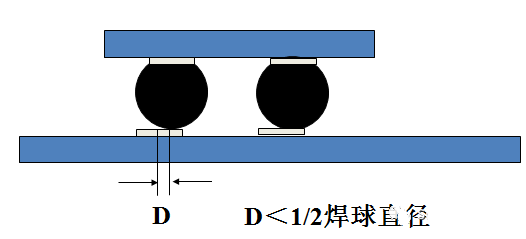

BGA的焊球與相對應的焊盤一一對齊；
焊球的中心與焊盤中心的最大偏移量小于1/2焊球直徑。
3. 壓力（貼片高度）合適
SMT貼片壓力過小，元器件焊端或引腳浮在焊膏表面，焊膏粘不住元器件，在傳遞和再流焊時容易產生位置移動，另外由于Z軸高度過高，貼片時元件從高處扔下，會造成貼片位置偏移。
SMT貼片壓力過大，焊膏擠出量過多，容易造成焊膏粘連，再流焊時容易產生橋接，同時也會由于滑動造成貼片位置偏移，嚴重時還會損壞元器件。
選擇深圳宏力捷做SMT貼片加工的四大理由
1. 實力保障
? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性價比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
