PCB制板大講堂:PCB打樣常用板材

發布時間 :2019-11-28 17:12 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB制板部
深圳宏力捷電子是一家專業從事印制線路板制造的電路板生產廠家,20年專注單、雙面、多層線路板生產制作。可提供阻抗板、HDI板、盲埋孔板等多層PCB打樣、小批量生產業務。接下來為大家介紹PCB打樣常用板材。

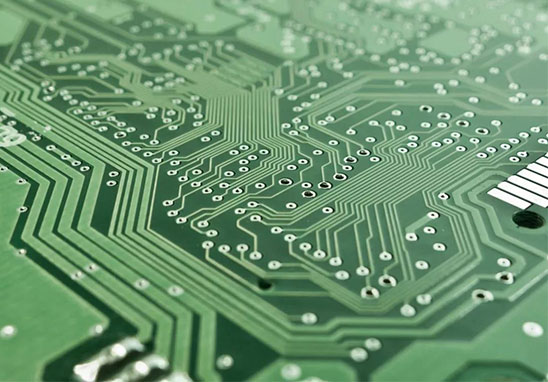

PCB打樣常用板材

PCB打樣常用板材
1. FR-4板材
FR-4板材是一種環氧板,具有較高的機械性能和介電性能,較好的耐熱性和耐潮性,并有良好的機械加工性。

2. 鋁基板
鋁基板是一種具有良好散熱功能的金屬基覆銅板,一般單面板由三層結構所組成,分別是電路層(銅箔)、絕緣層和金屬基層。鋁基板常用于LED照明產品。有正反兩面,白色的一面是焊接LED引腳的,另一面呈現鋁本色,一般會涂抹導熱凝漿后與導熱部分接觸。

3. FPC板
FPC板是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性,絕佳的可撓性印刷電路板。具有配線密度高、重量輕、厚度薄、彎折性好的特點。用于手機、硬盤驅動器等高端產品中。

根據不同的產品用途,PCBA基板的選擇會有所不同,通常情況下,越高端的產品,所使用的PCBA基板就越高級,價格也更貴。

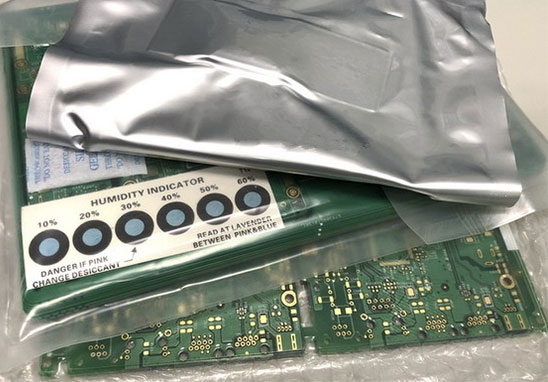

深圳PCB打樣

深圳宏力捷PCB制板能力
PCB層數:2-40;
PCB板厚:0.2-7.0mm;
最大銅厚:7oz;
成品尺寸:650*1100mm;
最小線寬/間距:3/3mil;
最大板厚孔徑比:12:1;
最小機械鉆孔徑:6mil;
孔到導體距離:3.5mil;
阻抗公差(Ω):±5%(<50),±10%(≥50)
表面處理工藝:OSP、化學沉金、化學鎳鈀金、沉錫、沉銀、無鉛噴錫、鍍硬金、鍍軟金、金手指等;
材料:FR-4、高TG、無鹵素、高頻(Rogers、Isola...)、CEM等。
