PCB設計大講堂:PADS焊盤丟失、焊盤變形問題解決方案

發布時間 :2019-11-14 16:07 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
    目前設計高速PCB板使用最多是Cadence,其次是PADS軟件,最后是最容易上手的Altium Designer(AD),早些年設計手機的公司都是在用PADS。

    當前很多線路板生產廠家對于PADS軟件也不熟悉,遇到此類文件都是要求客戶提供gerber文件(深圳宏力捷電子對PADS的設計文件,投板時可以提供PCB文件或gerber生產)。

    最近收到兩個PADS客戶輸出gerber文件時出現焊盤丟失的問題,為避免類似問題發生,下面PCB設計公司-深圳宏力捷電子來分享一下PCB設計PADS焊盤丟失、焊盤變形問題發生原因和解決方案。

1、  PCB設計PADS焊盤丟失

PCB設計PADS焊盤丟失

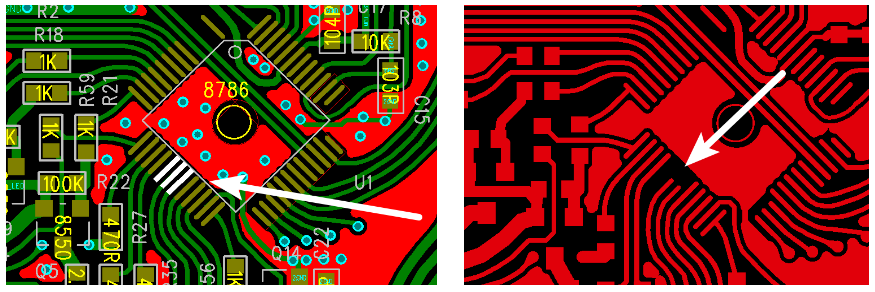

焊盤丟失原因:PADS斜角焊盤在輸出gerber時需要填充,當填充的線過大(比焊盤寬度大)就會出現焊盤丟失。

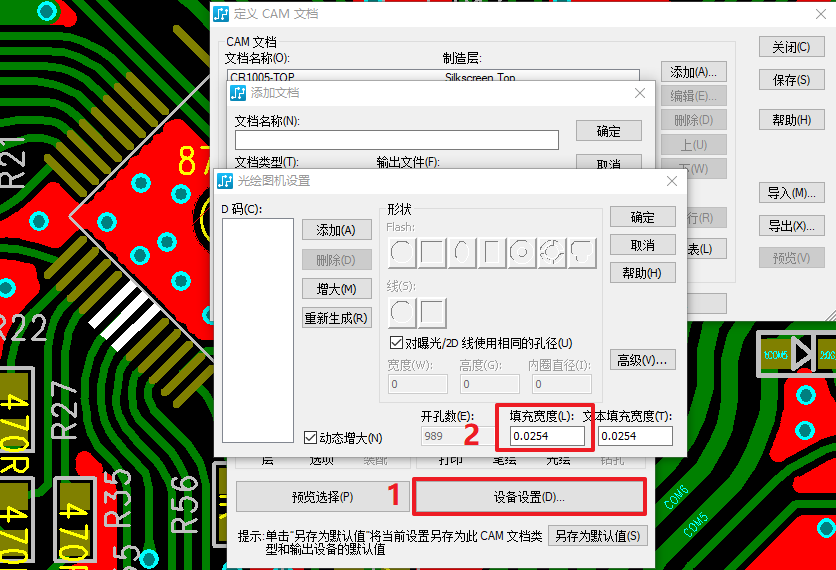

問題解決方法:輸出光繪時將“填充線寬”改小。

PCB設計PADS焊盤丟失

 2、  PCB設計PADS焊盤變形

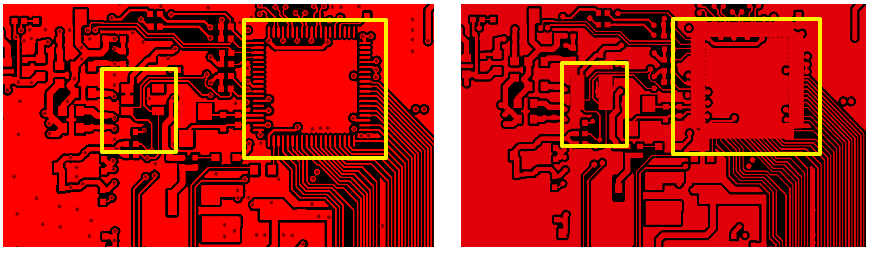

PCB設計PADS焊盤變形

發生原因:輸出gerber D碼錯亂。

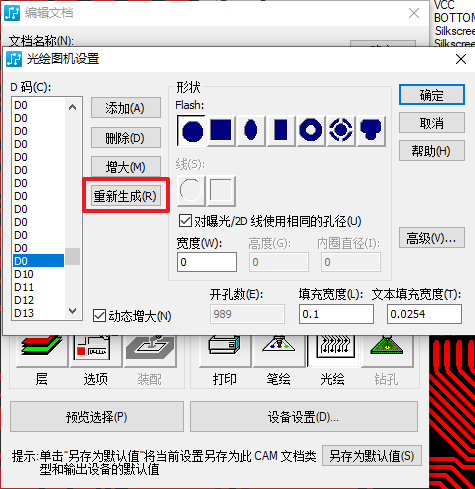

解決方法:重新生成D碼表。

PCB設計PADS焊盤變形

以上就是關于PCB設計PADS焊盤丟失、焊盤變形問題解決方案的介紹,深圳宏力捷電子是一家專業從事電子產品設計(layout布線設計)的PCB設計公司,主要承接多層、高密度的PCB設計畫板業務。
