PCB設計公司介紹SMT元件焊盤設計要求

發布時間 :2019-10-15 17:05 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
好的PCBA板一定是基于好的設計,而焊盤設計也是PCB設計中非常重要的一環。焊盤設計的合理性直接影響SMT加工質量。接下來深圳PCB設計公司-深圳宏力捷電子為大家介紹SMT元件的焊盤設計要求。

SMT元件的焊盤設計要求

一、SMT元件焊盤設計需考慮因素
焊盤設計是SMT最基本的工藝設計,一般應從以下四個方面考慮。
1. 最小重疊面積,必須滿足IPC-A-610所規定的最小焊縫寬度或長度要求。
2. 焊縫/焊點強度要求。
3. 焊接熱傳遞要求。
4. 工藝性要求,如減少移位、立碑、橋連、開焊等。

二、SMT元件焊端/引腳類別
SMT元件的封裝結構形式很多,但焊端/引腳的種類并不多,主要有六類,包括:
1. 冒形端電極(Chip類封裝)。
2. L形引腳。
3. J形引腳。
4. 球形引腳(BGA類封裝)。
5. 城堡焊端。
6. QFN焊端(BTC類封裝)。

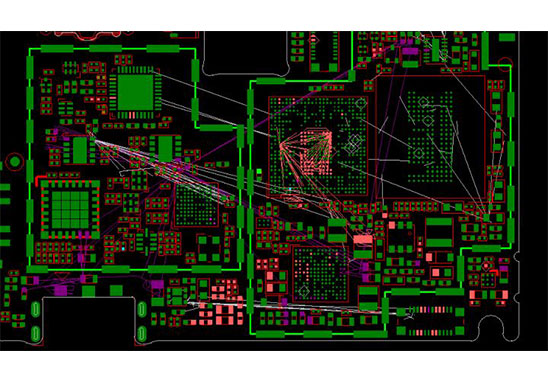

SMT元件焊盤設計要求
三、SMT元件焊盤設計要求
1. 冒形端電極的焊盤設計

所謂冒形端電極,是指片式元件那樣的有五個焊接面的焊端。使用冒形端電極的元件只有無引線的片式元件。

1)PCB設計原則
片式元件,如果封裝尺寸為0603及其以上,焊盤尺寸對焊接直通率的影響不是很大,可以根據組裝密度選擇IPC-351給出的合適焊盤尺寸來進行設計。但如果封裝尺寸為0603以下,特別是0201、01005,焊盤尺寸對焊接直通率的影響就比較大了,變得非常敏感。

主要影響尺寸為焊盤伸出長度,太長容易引起立碑。

需要指出的是,電阻在寬度方向上的兩面無電鍍層,如果采用波峰焊接,焊盤寬度應減小30%,在長度方向向外增加0.2mm以上。

2)業界設計經驗
下表為:推薦焊盤設計尺寸,單位:mm(mil)

封裝名稱 Z G X Y
01005 0.66(26) 0.15(6) 0.23(9) 0.25(10)
0201 0.83(33) 0.23(9) 0.38(15) 0.30(12)
0402 1.37(54) 0.30(12)

0.50(20)

0.53(21)
0603 2.10(83) 0.58(23) 0.81(32) 0.76(30)


2. L形引腳的焊盤設計

L形引腳的封裝有QFP、SOP

1)PCB設計原則
L形引腳腳跟為主焊縫,腳尖為副焊縫。焊盤間隔最小為0.13mm。

2)業界設計經驗
一般焊接問題多的是引腳中心距為0.4mm的QFP,經驗是鋼網開窗寬度應<焊盤0.05mm以上。


3. J形引腳的焊盤設計

形引腳的封裝有LCC、SOJ

PCB設計原則
J形引腳腳尖為主焊縫,腳跟為副焊縫。由于引腳間距標準,焊盤的設計也很標準,原則上腳尖外擴1/3~1/2T,腳跟外擴2/3~33T。

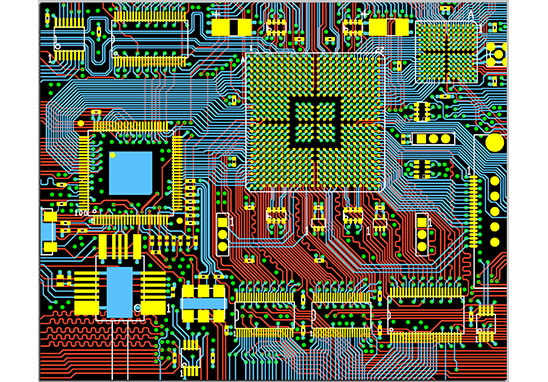

SMT元件焊盤設計要求


4. 球形引腳的焊盤設計

使用球形引腳的封裝主要有BGA類封裝。

對于球形引腳焊盤的設計,理想情況下應根據BGA載板焊盤直徑的大小來設計,由于各封裝廠家采用的焊球尺寸、焊盤尺寸不統一,實際上很難做到。一般都是根據BGA焊球的中心距設計,以兼顧不同供應商的BGA。下表是參考業界多家的設計規范給出的一個BGA焊盤設計尺,僅供參考。

名義焊球直徑 BGA的間距 焊盤直徑
0.75 1.50、1.27 0.55±0.05
0.60 1.00 0.45±0.05
0.50 1.00、0.80 0.40±0.05
0.45 1.00、0.80、0.75 0.35±0.05
0.40 0.80、0.75、0.65 0.30±0.05
0.30 0.80、0.75、0.65、0.50 0.25+0/-0.05
0.25 0.40 0.20+0/-0.03
0.20 0.30 0.15+0/-0.03

5. QFN的焊盤設計

QFN的焊接,特別是多排焊端的QFN問題比較多,主要為焊端開焊和橋連。之所以如此,是因?yàn)镼FN封裝下面一般有一個大的散熱焊端,焊接時焊錫有一個向上的托舉力。

1)PCB設計原則
焊盤與熱沉焊盤、焊盤與焊盤最小間隔應≥0.2mm,以免貼裝時發生橋連。

2)熱沉焊盤上導熱孔的設計
熱沉焊盤的有效散熱有賴于導熱孔與地層的連接,散熱孔布局在熱沉焊盤的周邊比中心要好很多,20個以上的孔對散熱效率并沒有太明顯的提升。塞孔焊縫中的空洞率要少,一般為15~25%(60%焊膏覆蓋率條件下,也就是鋼網開窗為非實開窗),而不塞則為35~45%,大約差一倍,這與一般的認識相反。推薦孔徑為0.20~0.33mm,中心距按1.27mm設計。

以上就是關于SMT元件焊盤設計要求的介紹,如果您有電路板產品需要做PCB設計、SMT加工、PCBA代工代料,歡迎聯系深圳宏力捷電子!
