PCB設計大講堂:PADS輸出Gerber文件操作指南

發布時間 :2019-10-10 16:20 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
有很多找深圳宏力捷做電路板加工的客戶在提供資料的時候,都是提供的PCB文件。使用PCB文件來報價是沒有問題,但要拿來制作PCB板,就還得先轉成Gerber文件。當然我司也是能幫忙轉Gerber文件,但是因?yàn)楫吘共皇俏覀冏约涸O(shè)計的,在轉的過程中,就會多一些確認步驟,比較耽誤時間。

為了方便大家自主轉Gerber文件,接下來深圳PCB設計公司-深圳宏力捷電子為大家介紹PADS輸出Gerber文件操作指南。

1. 鋪銅:

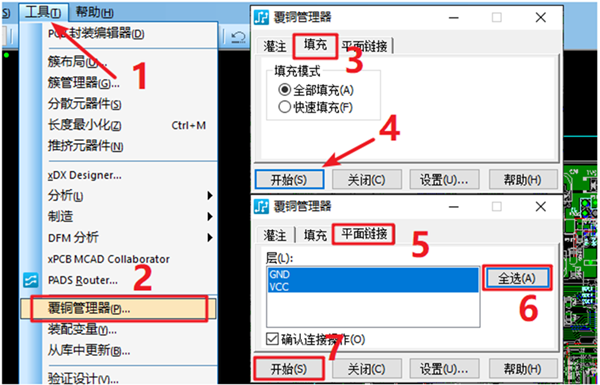

 在工具欄下選擇覆銅管理器,根據覆銅方式選擇對應覆銅,如果有用到平面鏈接,注意要不要漏掉覆銅(下圖5-7步操作)。

在工具欄下選擇覆銅管理器,根據覆銅方式選擇對應覆銅

2. 輸出gerber文件管理器:

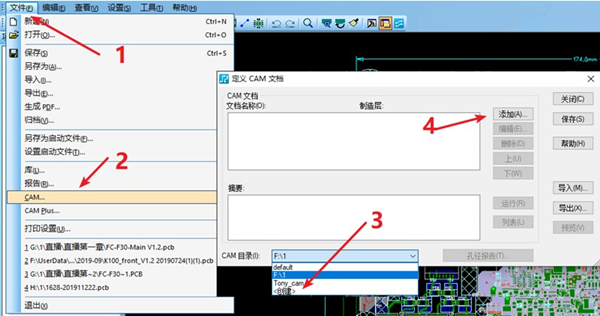

 文件→2.CAM→3.創建輸出目錄→4.添加輸出內容(如下圖順序)。

輸出gerber文件管理器

3. 層輸出選項:
線路層輸出:按下圖數字順序選擇輸出,特別需要注意的是2D線不要放在線路層,線路輸出不勾選2D線(第7點)。底層和內層用同樣的方式輸出,內層如果是負片請用”CAM平面”選項輸出。輸出的層都要加板框,用于gerber層于層對位。

線路層輸出:按下圖數字順序選擇輸出,特別需要注意的是2D線不要放在線路層,線路輸出不勾選2D線(第7點)
(注意在其他特殊層放有需要元素,需勾選對應層輸出,點預覽可以看效果)

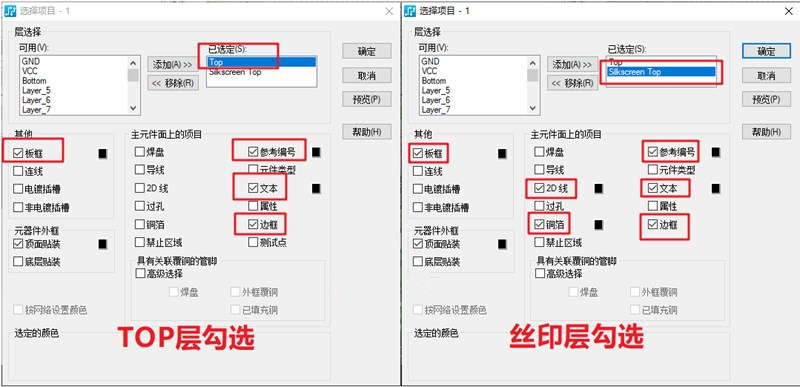

 字符層(Silkscreen)輸出:前面4步和8、9步都是一樣的,下面直接進入層的詳細選項頁面按下圖勾選。

字符層(Silkscreen)輸出:前面4步和8、9步都是一樣的
(注意在其他特殊層放有需要元素,需勾選對應層輸出,點預覽可以看效果)

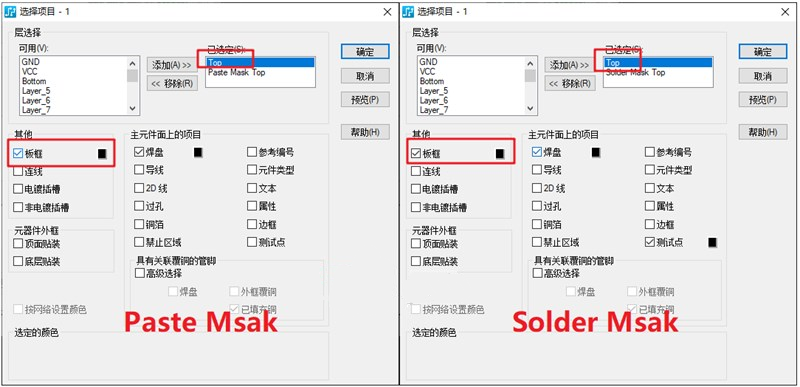

 助焊層(Paste Mask、鋼網層)/阻焊(Solder Mask):常規輸出只需要添加板框線即可。

助焊層(Paste Mask、鋼網層)/阻焊(Solder Mask)
(注意在其他特殊層放有需要元素,需勾選對應層輸出,點預覽可以看效果)

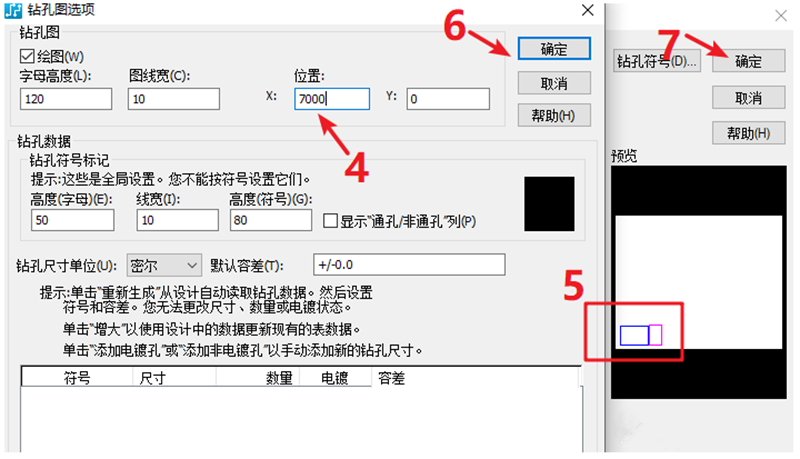

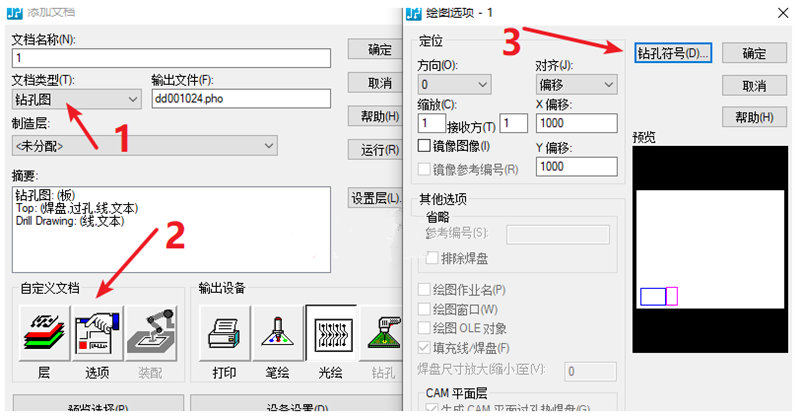

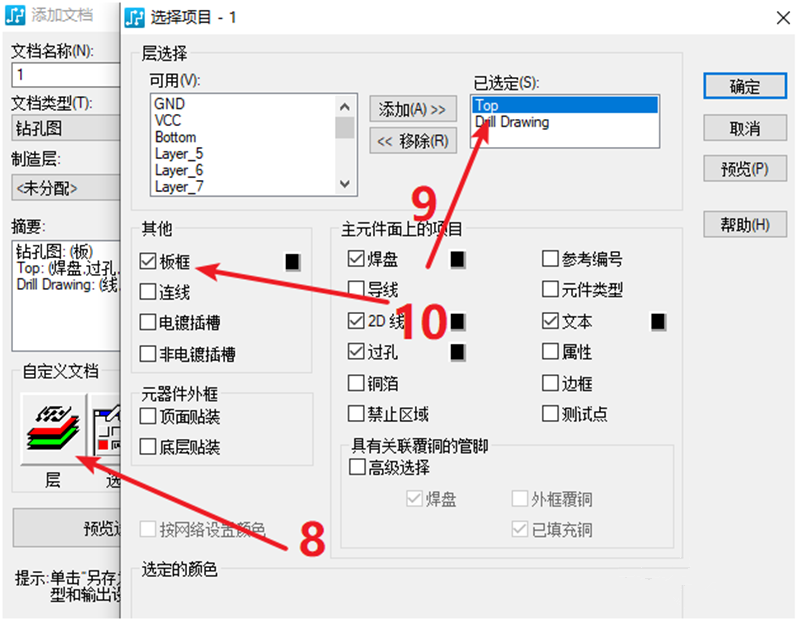

鉆孔圖(Drill Drawing)輸出:首選要看孔孔表是否疊在板上,如果疊起來了就需要調整,如下操作。在第4點輸入相應的坐標,點確定后觀察第5點看是否已經錯開,確定位置調整好后點確定再進入層詳細選項添加板框。

鉆孔圖(Drill Drawing)輸出:首選要看孔孔表是否疊在板上,如果疊起來了就需要調整

鉆孔圖(Drill Drawing)輸出:首選要看孔孔表是否疊在板上,如果疊起來了就需要調整

鉆孔圖(Drill Drawing)輸出:首選要看孔孔表是否疊在板上,如果疊起來了就需要調整
(注意在其他特殊層放有需要元素,需勾選對應層輸出,點預覽可以看效果)

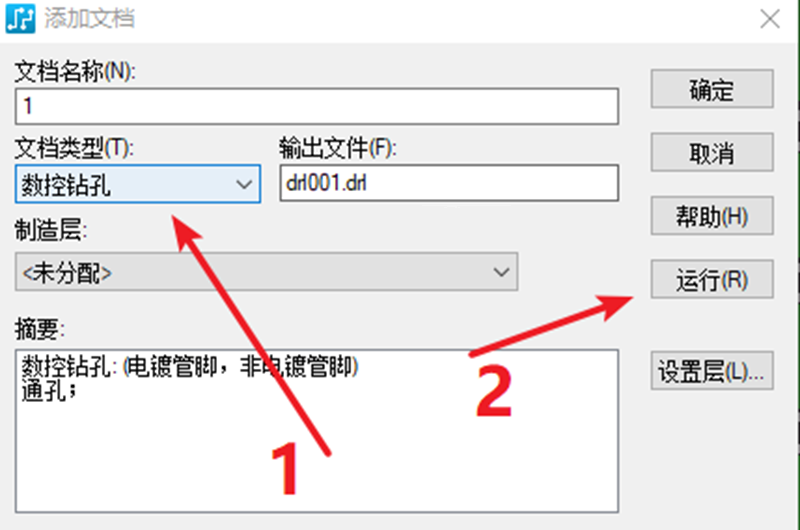

鉆孔(NC),通孔輸出:選擇鉆孔后可以直接點擊運行輸出文件。

鉆孔(NC),通孔輸出:選擇鉆孔后可以直接點擊運行輸出文件。

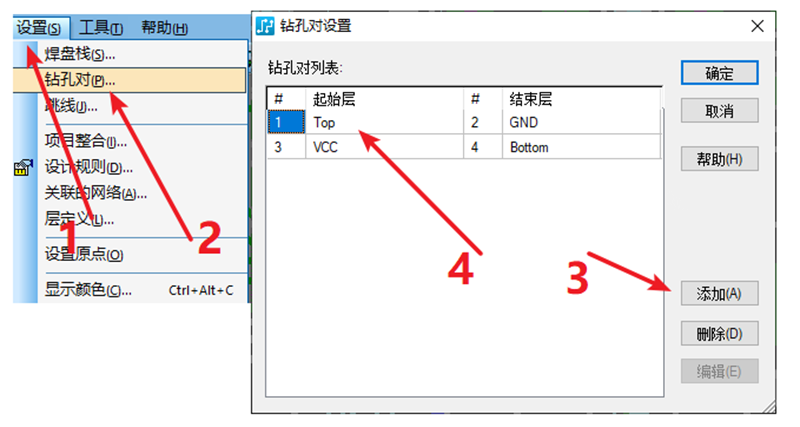

HDI孔輸出:先要在設置添加好對應的起始層參數,輸出時選擇對應的層一一輸出。
HDI孔輸出:先要在設置添加好對應的起始層參數,輸出時選擇對應的層一一輸出。
HDI孔輸出:先要在設置添加好對應的起始層參數,輸出時選擇對應的層一一輸出。

以上就是關于如何使用PCB設計軟件PADS輸出gerber文件的操作步驟。
