PCB設計大講堂:為何要將PCB文件轉換為GERBER文件交給PCB廠

發布時間 :2019-08-20 14:16 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
很多客戶找深圳宏力捷做板時,都只提供PCB文件,遇到這種情況我們通常會讓客戶最好提供GERBER文件或者我們這邊幫轉GERBER文件給到客戶確認。為什么要將PCB文件轉換為GERBER文件才交給PCB廠生產呢?接下來深圳PCB設計公司-深圳宏力捷電子為大家講解下。

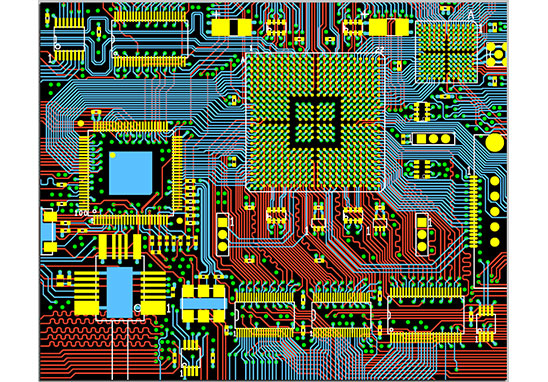

PCB設計公司

很多PCB設計工程師都習慣于將PCB文件設計好后直接扔給PCB板廠生產,特別是使用Protel、Altium Designer和PADS的工程師,這些格式板廠都能接受并能自行轉換成生產文件,而比較正規的公司則會要求將PCB文件轉換為GERBER文件和鉆孔數據后交PCB廠,為何要“多此一舉”呢?

因?yàn)?strong>電子工程師和PCB設計工程師對PCB的理解是不一樣的,由PCB工廠轉換出來的GERBER文件可能不是您所想要的,如您在設計時將元件的參數都定義在PCB文件中,又不想讓這些參數顯示在PCB成品上,如果未作特別說明,PCB廠依葫蘆畫瓢將這些參數都輸出Gerber,這些信息便會留在PCB成品上。這只是一個例子。若自行將PCB文件轉換成GERBER文件就可避免此類事件發生。

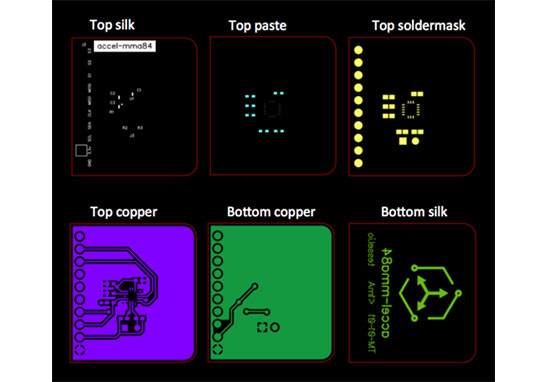

GERBER文件

GERBER文件是一種國際標準的光繪格式文件,它包含RS-274-D和RS-274-X兩種格式,其中RS-274-D稱為基本GERBER格式,并要同時附帶D碼文件才能完整描述一張圖形;RS-274-X稱為擴展GERBER格式,它本身包含有D碼信息。常用的CAD軟件都能生成此二種格式文件?,F(xiàn)在一般要求以RS-274-X這種格式將GERBER文件扔給板廠生產。

如何檢查生成的GERBER正確性?
流行的做法是使用CAM350這個軟件導入這些GERBER文件和D碼文件,即可在屏幕上看到或通過打印機打出,然后進行確認。

以上就是關于為何要將PCB文件轉換為GERBER文件交給PCB廠的介紹,如果您有電路板產品需要做PCB設計、PCB制板、元器件代購、SMT貼片加工、DIP插件加工、PCBA代工代料服務,歡迎聯系深圳宏力捷電子!
