PCBA設計與PCBA加工注意事項

發布時間 :2019-07-22 15:57 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
深圳宏力捷電子是一家提供PCBA設計、PCBA加工一站式服務的專業PCBA代工代料廠家,接下來為大家分享PCBA設計與PCBA加工注意事項。

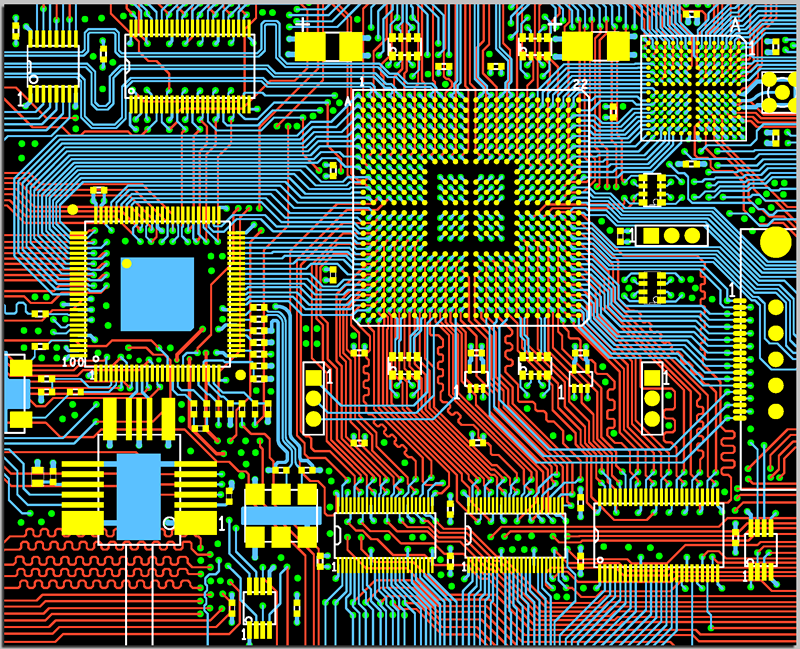

PCBA設計

PCBA設計注意事項:

1、PCB上錫位不能有絲印圖。

2、銅箔與PCB板邊的最小距離0.5mm,組件與PCB板邊的最小距離為5.0mm,焊盤與PCB板邊的最小距離4.0mm。

3、銅箔的最小間隙:單面板0.3mm雙面板0.2mm。

4、雙面板PCBA設計時要注意,金屬外殼的組件、插件時外殼與印制板接觸的頂層的焊盤不可開,一定要用阻焊油或絲印油蓋住。

5、跳線不要放在IC下面或是馬達、電位器以及其它大體積金屬外殼的組件下。

6、電解電容不可以觸及發熱的組件。如大功率電阻、熱敏電阻、變壓器、散熱器、電解電容與散熱器的最小間隔為10mm,其它的組件到散熱器的間隔為2.0mm。

7、大型元器件(如變壓器,直徑15mm以上的電解電容,大電流的插座。)應加大焊盤。

8、銅箔的最小線寬:單面板0.3mm,雙面板0.2mm邊上的銅箔最小也要1.0mm。

9、螺絲孔半徑5mm內不能有銅箔(除要求接地外)及組件(或按結構圖要求)。

10、一般通孔安裝組件的焊盤大小(直徑)為孔徑的兩倍雙面板最小為1.5mm、單面板最小為2.0mm,如不能用圓形的焊盤可以用腰圓形的焊盤。

11、焊盤中心距離小于2.5mm的,相鄰的焊盤周邊要有絲印油包裹,絲印油寬度為0.2mm。

12、需要過錫爐才后焊的組件,焊盤要開走錫位,方向與過錫方向相反,為0.5mm到1.0mm。這主要用于單面中后焊的焊盤,以免過爐時堵住。

13、在大面積的PCB設計中(大約超過500cm以上)為防止過錫爐時PCB板彎曲,應在PCB板中間留一條5mm至10mm的空隙不放組件(可走線)以用來在過錫爐時加上防止彎曲的壓條。

14、為減少焊點短路,所有的雙面板,過孔都不開阻焊窗。

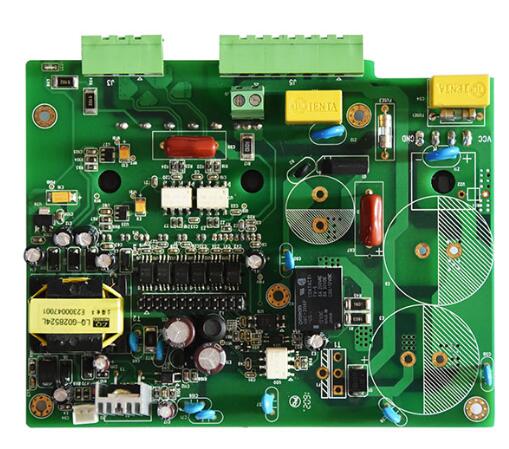

PCBA加工

PCBA加工注意事項:

1、呈圓焊接順序。 元器件裝焊順序依次為:電阻器、電容器、二極管、三極管、集成電路、大功率管、其它元器件為先小后大。

2、芯片與底座都是有方向的。焊接時要嚴格按照PCB板上的缺口所指的方向,使芯片,底座與PCB三者的缺口都對應。

3、焊接時要使焊點周圍都有錫將其牢牢焊住,防止虛焊。

4、在焊接圓形的極性電容器時,?一般電容值都是比較大的, 其電容器的引腳是分長短的以長腳對應“+”號所在的孔。

5、芯片在安裝前最好先兩邊的針腳稍稍彎曲, 使其有利于插入底座對應的插口中。

6、電位器也是有方向的, 其旋鈕要與PCB板上凸出方向相對應。

7、取電阻時, 找到所需電阻后, 拿剪刀剪下所需數目電阻, 并寫上電阻, 以便查找。

8、裝完同一種規格后再裝另一種規格, 盡量使電阻器的高低一致。焊完后將露在印制電路板表面多余引腳齊根剪去。

9、焊接集成電路時,先檢查所用型號, 引腳位置是否符合要求。焊接時先焊邊沿對腳的二只引腳, 以使其定位,然后再從左到右自上而下逐個焊接。

10、對引腳過長的電器元件,如電容器,電阻等。焊接完后,要將其剪短。

11、電路板焊接后用放大鏡查看焊點,檢查是否有虛焊以及短路的情況的發生。

12、當有連線接入時,要注意不要使連線深入過長,以至于將其旋在電線的橡膠皮上,出現斷路的情況。

13、當電路連接完后,最好用清洗劑對電路的表面進行清洗,以防電路板表面附著的鐵屑使電路短路。

14、在多臺儀器老化的時候,要注意電線的連接零線對零線,火線對火線。

15、當最后PCBA組裝時,應將連線扎起以防線路混亂交叉。

16、要進行老化工藝可發現很多問題;連線要接緊,螺絲要旋緊,當反復插拔多次后,要注意連線接頭是否有破損。

17、電路板焊接上錫時,錫不宜過多。當焊點焊錫錐形時即為最好。

以上就是關于PCBA設計與PCBA加工注意事項的介紹,有PCBA設計與PCBA加工需求的朋友,歡迎聯系深圳宏力捷電子!
