PCB設計如何出Gerber File?

發布時間 :2018-06-15 09:12 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
從 CAD 到 CAM
Gerber File是PCB板廠用來制作一片PCB所需要的檔案,也就是要給CAM (電腦輔助制造) 用的檔案格式。Gerber格式是一種二維向量圖像文件格式。它是印刷線路板行業軟件中用于描述印刷線路板圖像的標淮格式。

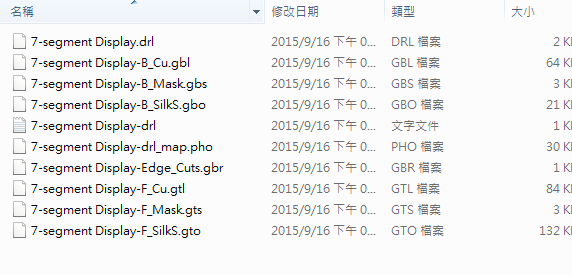

要制作一個PCB板,必須提供板廠Gerber檔案。所謂Gerber檔,其實是包含一群檔案 (如下圖所示),如包含正反面銅箔層 F.Cu B.Cu.,正反面文字面 F.Silkscreen ,B.Silkscreen,防焊層 SolderMask、板邊裁切Edge.Cuts 等。另外,還要給鉆孔Drill (.drl)及 Drill Map (.map) 的Gerber 檔案,此會描述此PCB所用到的鉆孔的孔徑尺寸及鉆孔位置。
所謂Gerber檔,其實是包含一群檔案 (如下圖所示),如包含正反面銅箔層 F.Cu B.Cu.,正反面文字面 F.Silkscreen ,B.Silkscreen,防焊層 SolderMask、板邊裁切Edge.Cuts 等。

? Cu (銅箔層/線路層)
? Silk Screen(文字層): 主要的功能是在電路板上標注各零件的名稱、位置框,方便組裝后維修及辨識用。
? Solder Mask: 防焊層(綠油層) :并非全部的銅面都要吃錫上零件,因此非吃錫的區域,會印一層隔絕銅面吃錫的物質(通常為環氧樹脂),避免非吃錫的線路間短路。根據不同的工藝,分為綠油、紅油、藍油、黑油、白油等顏色
? Drill Map : 描述 PCB 有鉆孔位置及孔徑。

2層板的話,有正面(Front)及背面(Back). 故會有F.Cu或 B.Cu
? ----------------
? Paste Mask: 制作鋼板用的圖層。鋼膜上的孔就對應著電路板上的SMD 器件的焊點。(該層的尺寸與實際SMD焊盤的尺寸相同)
? Edge.Cuts,: PCB板框裁切用的檔案。
? Dwgs.User : User Drawing 的部份,可以用來描述板框尺寸(用量測工具)或文字說明的地方?;蛴脕砻枥LEdge.Cuts以外的部份。這一層完全不影響生產。

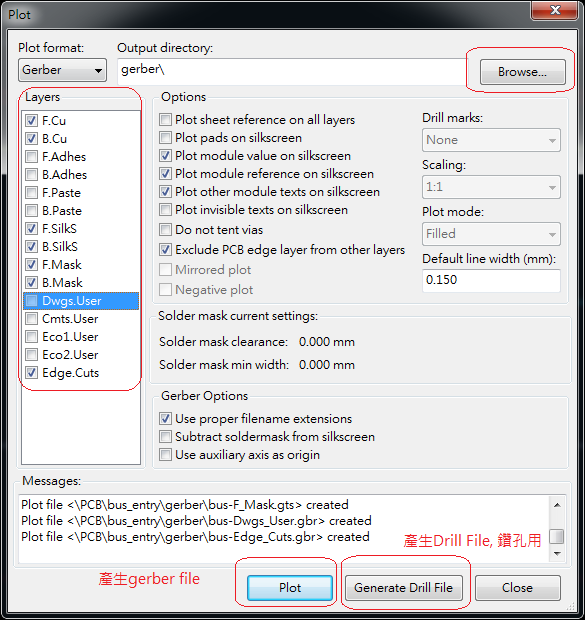

PCB設計產生Gerber File
PCB設計產生Gerber File

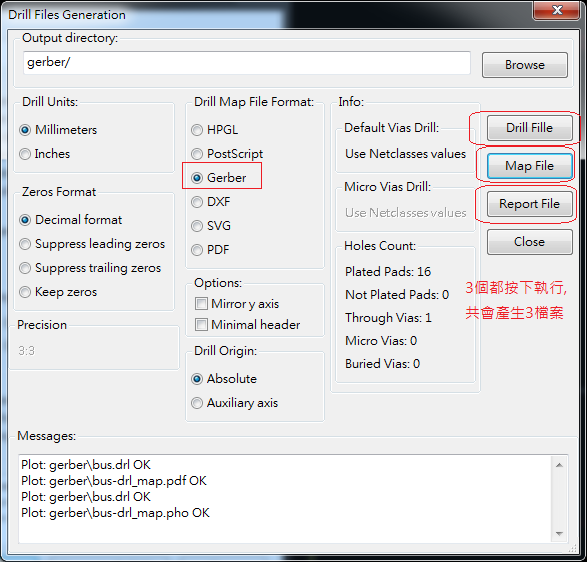

? 產生Drill File及 Map File 的Gerber 檔案,此會產生描述此PCB所用到的鉆孔的孔徑尺寸及鉆孔的座標資訊。
產生Drill File及 Map File 的Gerber 檔案,此會產生描述此PCB所用到的鉆孔的孔徑尺寸及鉆孔的座標資訊。
產生Drill File及 Map File 的Gerber 檔案,此會產生描述此PCB所用到的鉆孔的孔徑尺寸及鉆孔的座標資訊。

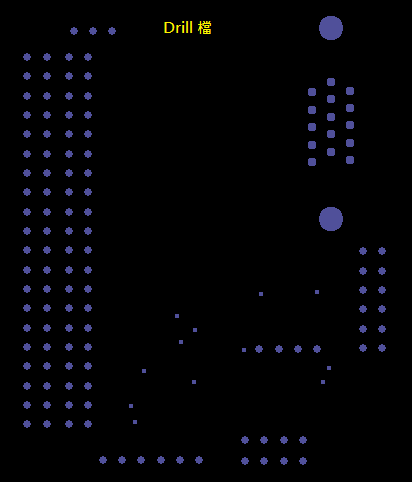

Drill File

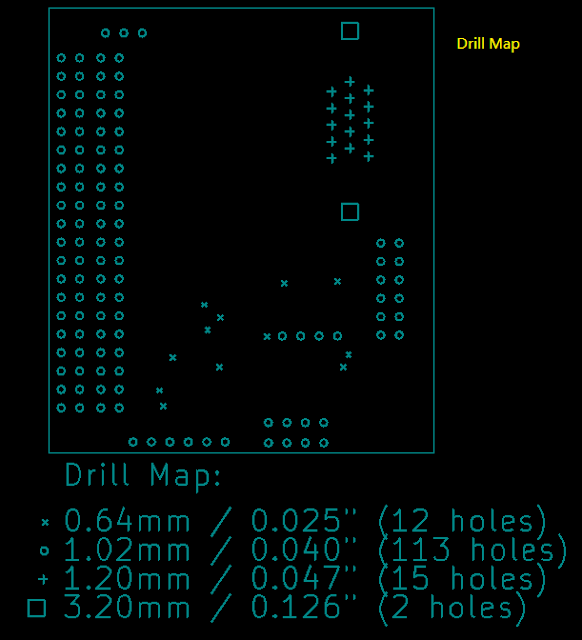

Drill Map File
Drill Map File

一旦你產生gerber file 之后,你可以用gerber viewer 軟件來觀看這些所輸出PCB圖層。

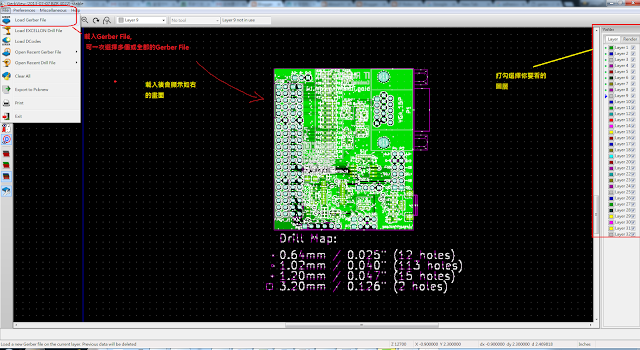

1) 用Kicad 原生內建的Gerb View軟件 (但不太好看!)
用Kicad 原生內建的Gerb View軟件 (但不太好看!)

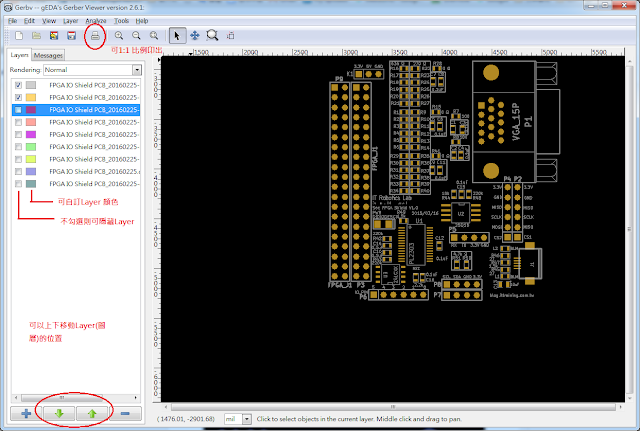

2) 用 gerbv - A Free/Open Source Gerber Viewer 來觀察gerber
用 gerbv - A Free/Open Source Gerber Viewer 來觀察gerber
用 gerbv - A Free/Open Source Gerber Viewer 來觀察gerber

建議:在送給板廠之前,應用1:1 的比例輸出PCB Front/ Back零件面,以確認IC Footprint是否正確,若手邊有現成的IC,也可以比劃一下,以避免得元件footprint 錯了.做出PCB和元件對不起來,另外 Drill File也應仰出來看一下,鎖孔位置及排針位置及距離是否正確!

注意: 研發也要考慮到生產的問題。凡寄出給板廠的Gerber Files,必需備存一份,若到時要再制作PCB時,才能保證可以制作出一模一樣的PCB出來。若改版,每一個版本也都須備存一份 (可以用SVN或Git之類的版本控管軟件) 且要留下Release Note 或 Bug Fix Note 才可以!
