電路板設計教程第二章-PADS Layout基本功能操作-5

發布時間 :2018-05-31 09:52 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
十二、驗證PCB設計
要特別注意手工布線的過程中,程序并不檢查是否符合PCB設計布線規則,或是是否全部完成布線,我們必須另外使用「驗證設計 (Verify Design)」功能來檢查是否有錯或已完成,作法如下:
1. 點選功能表 「Tools / Verify Design…」,開啟「驗證設計 (Verify Design)」彈窗(如圖34所示)。

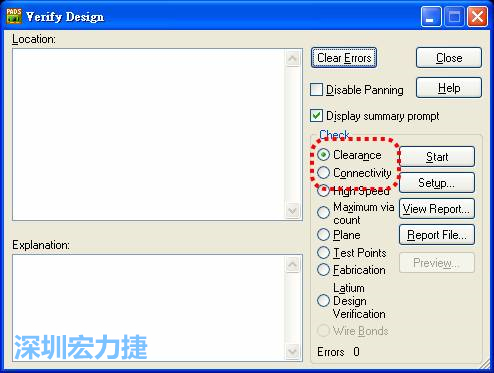

圖34 驗證PCB設計彈窗
圖34 驗證PCB設計彈窗

2. 術科評分時會檢查「安全間距(Clearance)」和「連接線(Connectivity)」兩項,需先自行檢查,避免錯誤扣分。
3. 先點選「安全間距(Clearance)」選項后,按鈕開始檢查,如果全部正常,會出現圖35對話框。

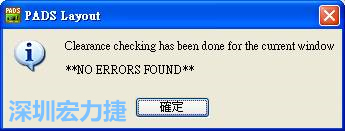

圖35 安全間距沒有錯誤
圖35 安全間距沒有錯誤

4. 如果安全間距檢查有錯誤,會出現圖33對話框,按 [確定] 后,「驗證設計 (Verify Design)」彈窗列出錯誤的地方(如圖37所示)。

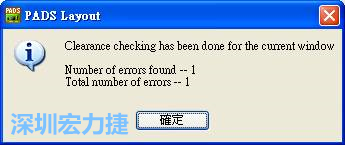

圖36 安全間距檢查出現1個錯誤
圖36 安全間距檢查出現1個錯誤

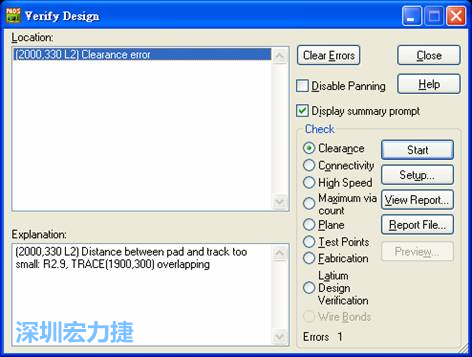

圖37 驗證PCB設計彈窗列出錯誤的地方

5. 并且在工作編輯區會有明顯的圓形標記(如圖38所示),如果要清除標記,在「驗證設計 (Verify Design)」彈窗(如圖37所示)中按鈕。

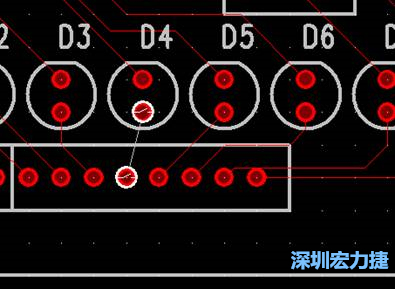

圖38 明顯的錯誤圓形標記
圖38 明顯的錯誤圓形標記

6. 再點選「連接線(Connectivity)」選項后,按鈕開始檢查,如果全部正常,會出現圖39對話框。
圖39 連接線沒有錯誤
圖39 連接線沒有錯誤

7. 如果連接線檢查有錯誤,會出現圖40對話框,按 [確定] 后,「驗證設計 (Verify Design)」彈窗列出錯誤的地方(如圖41所示)。
圖40 連接線檢查出現2個錯誤
圖40 連接線檢查出現2個錯誤

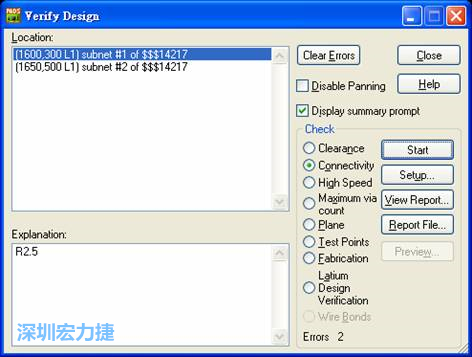

圖41 驗證PCB設計彈窗列出錯誤的地方
圖41 驗證PCB設計彈窗列出錯誤的地方

8. 并且在工作編輯區會有明顯的圓形標記(如圖42所示),如果要清除標記,在「驗證設計 (Verify Design)」彈窗(如圖41所示)中按鈕。

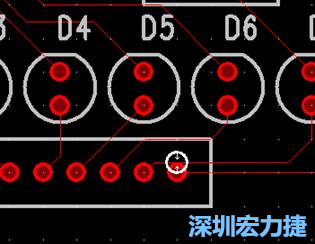

圖42 明顯的錯誤圓形標記
圖42 明顯的錯誤圓形標記
