本章將「電路板設計實用級能力認證」在繪制電路板方面，大部分使用到的操作做綜合性的講解，并將重要的操作過程做小技巧提示，學習者只要熟習本章內容，相信未來在實做PCB設計題目繪制電路板時，將會更易上手。



一、使用PADS Layout 注意事項

雖然PADS Layout的操作和快速鍵大部分跟PADS Logic差不多，以下幾點要特別注意，測驗時常會出錯：

1. 鍵盤 [Ctrl + F] 為零件水平翻轉，PADS Layout 如果零件水平翻轉，會把零件從零件面，轉到底層(Bottom Layer)，零件包裝(PCB Decal)原本白色會變水藍色。

2. PCB設計第一階段所有題目都要在底層(Bottom Layer)繪制銅箔線路(又稱走線)，當零件擺放至定位(又稱布局)完成，記得要將板層切換到底層(Bottom Layer)走線，此時走線顏色應為紅色。

3. PCB設計第二階段所有題目都有表面貼裝零件(SMD)，而SMD的走線一定要在頂層(Top Layer)，當零件布局完成，SMD要優先先布線，此時走線顏色應為藍色。待所有SMD腳位均走線完畢，再切到底層(Bottom Layer)，布其他走線。



二、執行PADS Layout

要開啟PADS Layout 可從桌面點選圖示，或由 「開始 / 所有程式 / Mentor Graphics SDD / PADS 9.3 / Design Layout & Routing / PADS Layout」執行電路板編輯器，一開始出現愛爾蘭商明導國際股份有限公司PADS Layout版權宣告彈窗(如圖2-1所示)。如果PADS是試用版，會再依序出現兩個警告彈窗，分別是未授權訊息警告彈窗(如圖2-2所示)及試用版警告彈窗(如圖2-3所示)。

圖1 PADS Logic版權宣告彈窗

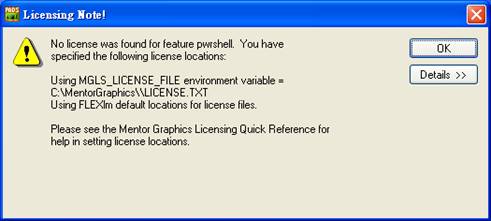

圖2 未授權訊息警告彈窗

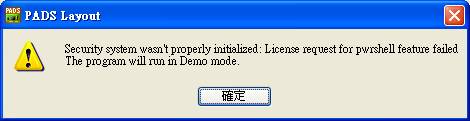

圖3試用版警告彈窗



三、PADS Layout操作界面

開啟主畫面后(如圖2-4所示)，畫面中間為工作編輯區，一開始會顯示歡迎畫面，其中會有開啟新設計(Start a  new design)、曾經開啟過的設計(Open a design)及操作說明(Help)等選項，此工作編輯區為電路板繪圖區。

畫面左側是專案資源管理器(Project Explorer)，下方是輸出狀態彈窗(Output window)，兩者的右上方三個小圖示，其中圖釘是固定該彈窗或自動隱藏彈窗，繪制電路圖前可先點選圖釘，將上述兩彈窗隱藏，讓工作編輯區最大化，待完成繪制后，需做后續處理時再固定顯示兩彈窗。

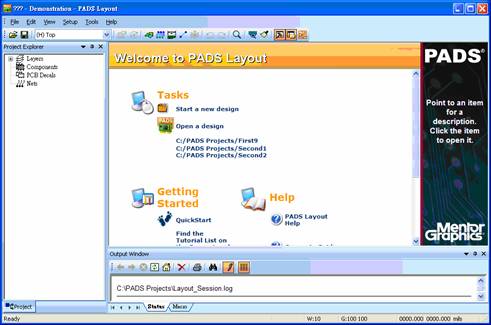

圖4 PADS Layout主畫面



為了操作方便，請先確認「標淮工作列 (Standard Toolbar)」(如圖2-5所示)為顯示狀態，。如未開啟，請從功能表「View / Toolbars」中，勾選上述工具列。

圖5標淮工作列



「標淮工作列 (Standard Toolbar)」中有三個會使用到的工具，分別說明如下：

* 制圖工具列(Drafting Toolbar)：放置繪制無電器特性的板框、文字、線段及鋪銅等工具選項。

*  設計工具列(Design Toolsbar)：放置繪制有電器特性的走線、跳線及零件位置、序號移動的工具選項。

*  工程變更設計工具列(ECO Toolbar)：工程變更設計ECO(Engineering Change Order)，一般電路圖透過網路表(Netlist)轉為電路板后，所有零件(Part)、預拉線(Connection)和網路名稱(Net Name)都不能更動，非不得已還是可透過工程變更設計工具(ECO Tools)，做零件及預拉線的新增、修改、刪除等動作，變更項目會存成ECO檔，電路圖編輯器再利用ECO檔透過Loyout Link彈窗中的功能，將變更項目做電路圖的更新，PCB設計測驗第二階段要在板框上新增螺絲孔，但不需做電路圖更新。



四、開啟新設計

可直接從歡迎頁面中點選「開始新設計 (Start a new design)」或點選標淮工作列中的圖示，工作編輯區出現黑底白點畫面(如圖2-6所示)，畫面中央大白點為電路板原點，用于制作電路板對位用，一般均以此為PCB板框左下角。

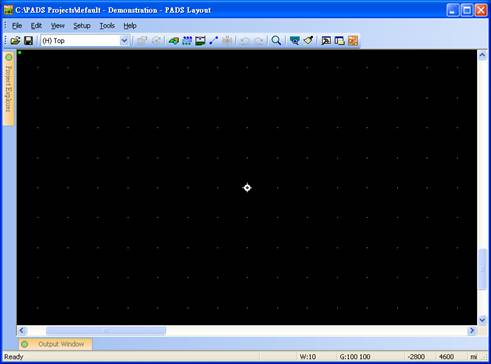

圖6 開啟新設計



五、掛載零件庫

PCB設計第二階段有使用到幾個考場自制零件，分別放在TEMI1和TEMI2零件庫中，兩檔案路徑置于考場提供的隨身碟 [TEMI-PCB Practician / LIB] 資料夾中，必須要將兩個自制零件庫分別掛載到PADS Layout零件管理器上，作法如下：

1.  點選功能表 「File / Library...」，開啟「零件庫管理器 (Library Manager)」(如圖7所示)。

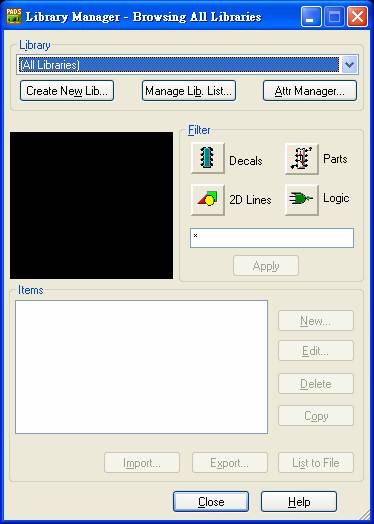

圖7零件庫管理器彈窗



2.  按「管理零件庫列表」，出現零件庫列表( Library List)彈窗(如圖8)。

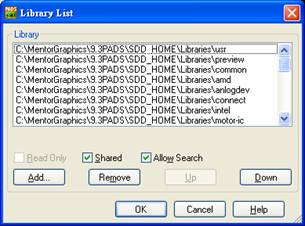

圖8 零件庫列表彈窗



3.  點選「新增」后，滑鼠拖曳選取隨身碟 [ TEMI-PCB Practician / LIB ] 資料夾的 TEMI1 與 TEMI2 二個自創零件庫，按「開啟」鈕匯入電路版編輯器中(如圖9所示)。

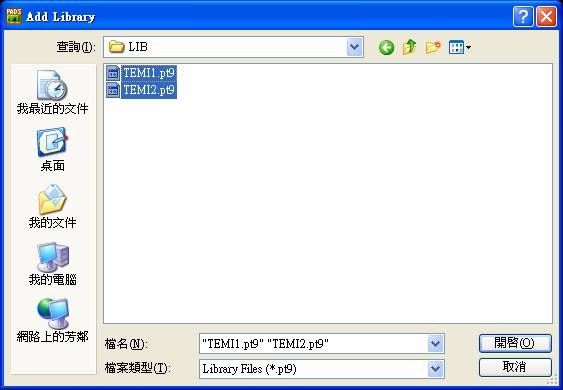

圖9 選取零件庫檔案



4.  練習時該資料夾請先自行從光碟中復制至電腦，PCB設計測驗時會放在考場提供的隨身碟。
