PCBA大講堂:PTF(Polymer Thick Film)生產的制程能力

發布時間 :2018-01-02 15:08 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
PCBA大講堂:PTF(Polymer Thick Film)生產的制程能力

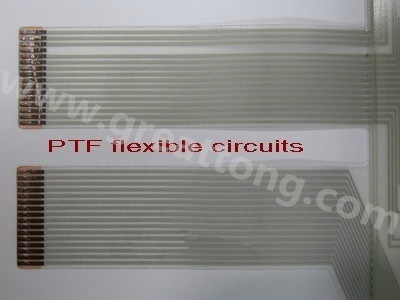

PTF由于使用絲印(Silkscreen Printing)制程來印刷導電線路,所以其制程的精淮度無法如FPC的蝕刻制程來得精淮。
下面是一些我詢問PCBA廠商之后所得到的PTF的制程能力,僅供參考:
? 層于層之間的印刷對位精淮度:0.05mm (最小)
? 定位孔的精淮度:0.02mm(最小)
? 外型裁切的偏移精淮度:0.05mm (最小)

所以,整體的導電線路與裁邊的最小印刷偏移量就會是 0.12mm = 0.05+0.02+0.05 (適用于兩層導電層以上的的產品,如果是單層線路,最小偏移量為0.07mm),這會關系到有些線路不可以太靠近裁邊的設計,因為線路太靠近邊緣會比較容易吸潮,就會增加電子遷移發生的機會。

另外,還有一項一般人比較沒有注意到的一項問題,絲印制版的尺寸大小偏差,由于絲印采用照相制板,所以形狀不會有什么變化,反而是大小會有比例上的變化,需要特別留意這個現象,制版時最好要求PCBA廠商確實量測絲印的網板是否與我們所要求的尺寸一致。
