基于STC單片機學習平臺的硬件電路PCB設計

發布時間 :2017-10-28 10:18 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
引言
隨著計算機技術的發展,國內大部分理工科院校都開設了單片機課程。為了學好這門課程,與單片機原理與技術有關的實驗必不可少,而實驗的工具就是學習板。目前大多數的學習板采用的都是51系列的單片機,并行接口以及一些老的器件。如今,產生了一些增強型的單片機,速度更快,有更多的功能,如串口可編程等等,也出現了許多串行接口的芯片和一些串行口標準。本文提出了一種基于STC單片機學習平臺的硬件電路PCB設計,采用了一款新型的單片機型號一STC12C5410AD,在學習平臺中加入了一些串行接口的芯片,接口標準包括RS-232、SPI、IIC、1-wire等。學習平臺的設計目標:ISP可編程、液晶屏顯示、日歷時鐘(IIC接口芯片)、溫度測量(1-wire接口芯片)、FLAH存儲器(SPI接口芯片)、按鍵(臘換掃描按鍵)、電壓測量(AD轉換)。

1 硬件系統概述

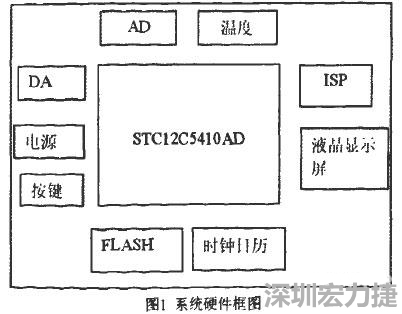

學習平臺以STC12C5410AD為核心,結構圖如圖1所示。

基于STC單片機學習平臺的硬件電路PCB設計1

1.1 STC12C5410AD單片機簡介
STC12C5410AD單片機是宏晶科技在標準8051單片機內核基礎上進行較大改進后推出的增強型單片機。它是增強型8051單片機,單時鐘/機器周期,工作電壓5.5V一3.5V,工作頻率范圍0~35MHz,512字節片內數據存儲器,10K字節片內Flash程序存儲器,ISP(在系統可編程)/IAP(在應用可編程),可通過串口直接下載程序,EEPROM功能,6個16位定時/計數器,PWM(4路)/PCA(可編程計數器陣列,4路),8路10位A/D轉換,SPI同步通信口。

2 硬件系統設計
2.1晶振,電源及復位電路

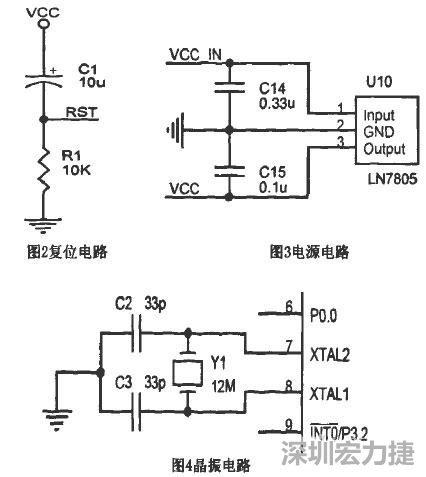

圖2、圖3和圖4分別為復位電路、電源電路和晶振電路。復位電路中的RST網絡標號連接至STC12C5410AD單片機的引腳3,該電路上電復位。由于STC12C5410AD單片機工作電壓在5.5~3.5V之間,因此電源用的是5V的開關電源,為了AD轉換準確,加入了一個LM7805穩壓芯片。

基于STC單片機學習平臺的硬件電路PCB設計234

2.2燒寫程序電路
ISP(In—System Programming)在系統可編程,指的是電路板上的空白器件可以編程寫入最終用戶代碼,而不方需式要擦從除電或路再板編卜程取。下傳器件統,的已80經51編單程片的機器調件試也可程以序用的I刪SP要使用編程器或者仿真器,比較繁瑣,而STC12C5410AD支持在ISP,只要加入圖5中的電路,就可以通過串口利用STC單片機PC端ISP下載摔制軟件將要調試的程序?qū)懙诫娐钒迳系膯纹瑱C(jī)中。下圖中的網絡標號RxD和TxD分別連接到STC12C5410AD單片機中的P3.0口和P3.1口。

基于STC單片機學習平臺的硬件電路PCB設計5

2.3按鍵電路

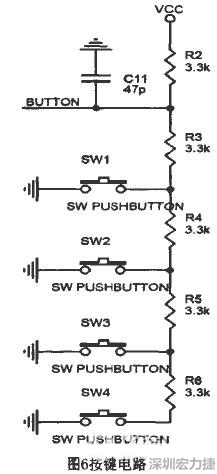

由于Io口資源有限,而STCl2C5410AD自帶AD轉換,因此采用AD轉換做按鍵掃描,按鍵電路如圖6。其中BUTTON網絡標號連至單片機的P1.0AD轉換口。

基于STC單片機學習平臺的硬件電路PCB設計6

2.4液晶顯示電路
液晶顯示電路示于圖7,因?yàn)镾TC12C5410AD單片機的Io口有限,而1602液晶屏需要8個數據口,因此使用了一個74HC164芯片將串口的輸入轉為并口的輸出,并且加入了一個74LS273鎖存器芯片防止在串行移入的過程中將不需要的數據送入1602液晶屏,導致顯示錯誤。

 基于STC單片機學習平臺的硬件電路PCB設計7

2.5日歷時鐘電路

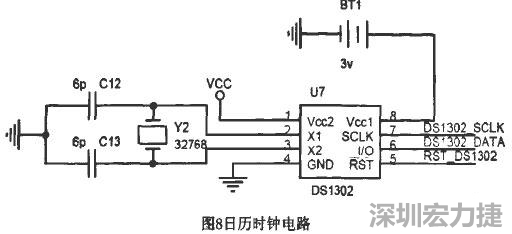

日歷時鐘電路示于圖8,采用的是Dallas公司推出的DS1302芯片,是IIC接口的芯片。STC12C5410AD單片機沒有IIC通信口,是用兩個IO口通過軟件來模擬IIC接口。DS1302_SCLK和DS1302_DATA兩個網絡標號連接到STC12C5410AD單片機的P2.2和P2.3口,在這兩個u上各加了一個10K的上拉電阻。RST_DS1302網絡標號連接到P0.0,用來復位DS1302芯片。

基于STC單片機學習平臺的硬件電路PCB設計8

2.6測溫電路

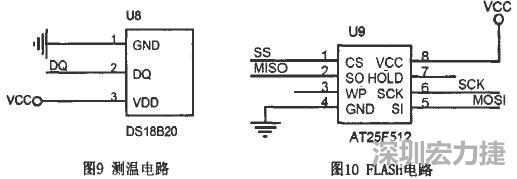

測溫電路示于圖9,采用的是Dallas公司的單總線數字式溫度傳感器DS18B20,因此小需要加入模數轉換電路,直接將它的DQ腳接到單片機的一個IO口就可以了。

基于STC單片機學習平臺的硬件電路PCB設計910

2.7 FLASH電路
電路如圖10所示,AT25F512是SPI接口的Flash芯片。STC12C5410AD自帶SPI通訊端口,SCK、MISO、MOSI和Ss網絡標號分別連接到單片機的P1.7、P1.6、P1.5和P0.3口,都加入了一個10K的上拉電阻。

2.8 DA轉換電路

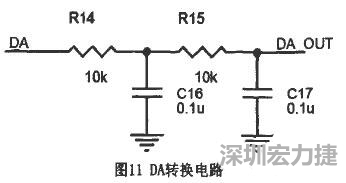

DA轉換電路示于圖11,利用單片機自帶的PWM功能來實現DA轉換。
 基于STC單片機學習平臺的硬件電路PCB設計11

3 結束語
本文提出了一種基于STC12C5410AD單片機的學習平臺的硬件電路的設計,相對于傳統的8051單片機,用STC12C5410AD單片機來設計電路的方法有一些不同,它沒有8051的ALE(地址鎖存)引腳等,因此不能將它的PoEl當成地址數據復用口。學習平臺的硬件電路中大部分采用的是串行口芯片,包括了大部分主流的串行口標準。采用液晶屏代替數碼管用來顯示,加入了FLASH存儲芯片,利用STC12C5410AD的PWM功能實現DA轉換,充分利用了STC12C5410AD單片機的資源,同時芯片內自帶看門狗硬件電路和Ⅱ科的M功能,適合用來當作教學實驗的學習平臺。
