PCB設計中爬電距離與電氣間隙的確定方法

發布時間 :2017-10-11 09:14 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
本文主要介紹的是在PCB設計中爬電距離與電氣間隙的確定方法。
一、爬電距離的確定
首先需要確定絕緣的種類:
基本絕緣:一次電路與保護地
工作絕緣 ① :一次電路內部;二次電路內部
工作絕緣 ② :輸入部分(輸入繼電器之前)內部,二次電路與保護地
加強絕緣:一次電路與二次電路;輸入部分與一次電路;充電板輸出與內部線路
再查看線路,確定線路之間的電壓差
最后,從下表中查出對應的爬電距離

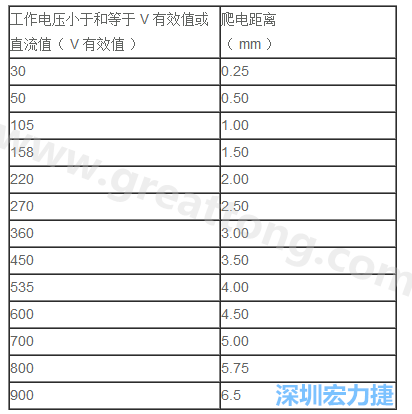

表一:爬電距離
PCB Layout 爬電距離

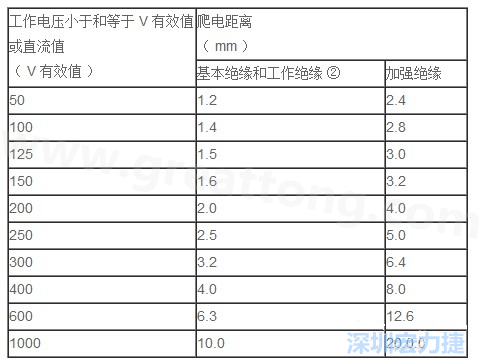

表二:爬電距離(適用于基本絕緣、工作絕緣 ② 、加強絕緣)
PCB Layout 爬電距離

二、電氣間隙的確定
首先需要確定絕緣的種類:
基本絕緣:一次電路與保護地
工作絕緣 ① :一次電路內部;二次電路內部
工作絕緣 ② :輸入部分(輸入繼電器之前)內部,二次電路與保護地
加強絕緣:一次電路與二次電路;輸入部分對一次電路;充電板輸出與內部電路
再查看線路,確定線路之間的電壓差
最后,從下表中查出對應的電氣間隙

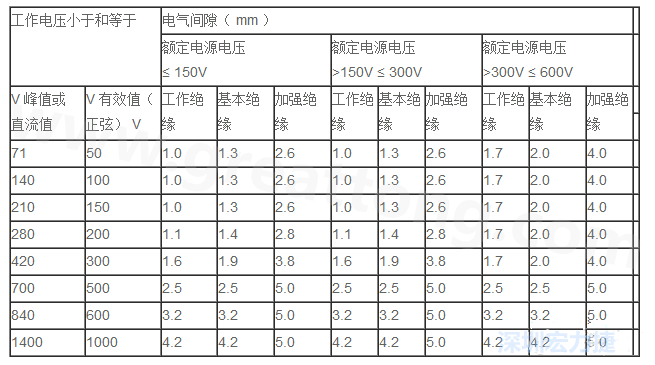

表三:電氣間隙(適用于一次電路與二次電路間、一次電路內、輸入電路、輸入電路與其他電路)
PCB Layout 電氣間隙

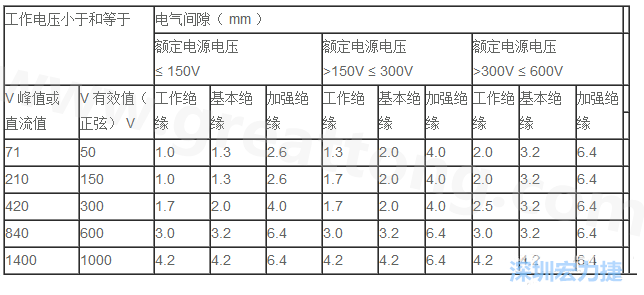

表四:電氣間隙(適用于二次電路內)
PCB Layout 電氣間隙
