掌握PCBA加工成本的衡量基準

發布時間 :2017-08-21 14:37 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA部
對(中國)電路板設計和制造工程師來說,掌握電路板制造業的加工成本衡量基準,有利于控制成本和電路板組裝的品質,加快產品上市時間。本文介紹電路板組裝過程中,成本的衡量基準,如總產量、批量和地區等因素。

印刷電路板制造業對電路板組裝(PCBA)的加工成本有諸多定義,通常加工成本(cost of conversion)定義為PCBA的價格與每批訂購單所購置材料的成本之差。加工成本包括所有費用,如:材料、組裝與測試、SG&A(銷售、綜合和管理)、所有的日常開支以及合同電子制造商的利潤。

成本明細
將加工成本具體到每個元件并不一定能提供可靠成本數據。即使工廠是徹底按照經營活動計算成本,個別成本也可能很難核算,與其他款項也不是涇渭分明。組裝和測試成本不能估量設計對生產成本的影響,但可以采用基于物理單元的更簡單、更可靠的尺度。單項計算加工成本的不全面之處還在于,無論是消費者還是銷售商支付的都是加工總費用,而不是單項付款。即便在工廠或組織機構內部可能存在一些隨意設置的部門,但是從元件到PCB成品的制造鏈?zhǔn)菧喨灰惑w的,而不是一連串的離散事件。

每個引腳的成本
在市場上,客戶通常都按每個PCBA來付費,所以加工成本通常也以此為基準進行衡量。為便于分析,加工成本通常用元件數來計算,它提供了每種元件放置的成本或每個元件所承擔的PCBA加工成本。但這種度量標準的問題在于,它不能將電容、QFP-208和過孔連接器加以區分。如果為了便于比較,了解每個元件的成本很重要,要選擇PCBA設計相當、組裝制程類似且組裝與測試所需運行時間也很接近的實例。

為了衡量成本基準、預算和工廠管理總費用,以每個引腳的成本,即每個引腳或每個焊點分?jǐn)偟腜CBA加工成本,作為衡量尺度最可靠。八十年代中期以來隨著表面組裝技術的普及,在計算每個引腳成本的過程中,允許將多引腳封裝及相關的組裝復雜度、測試和修復的影響加以考慮。每個引腳的成本也是每個I/O材料成本的組成部份,它是優化設計及元件選擇制程的重要指標。

此外,還要計算每個故障可能性的加工成本(OFD),這個衡量尺度將成本與加工品質聯系起來,并反映了設計的復雜度,它有利于詳細評估工廠的業績。

成本的驅動力
全面計算加工成本要區分不同層次。因?yàn)榧庸こ杀緯?huì)隨電路板加工制程、數量、批號和生產地區的差異而有顯著變化。每種因素引起的成本變化都是重要的參考依據。每種不同電路板加工制程的加工成本,是工廠業績評估或加工成本預算的重要基準。

數量和批量對每引腳加工成本的影響

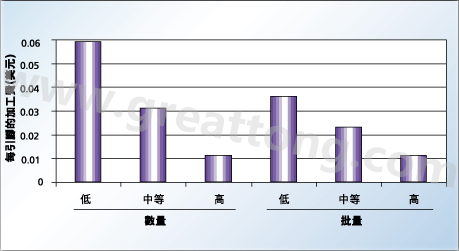

圖1:數量和批量對每引腳加工成本的影響

成本變化主要受數量和批號(圖1、表1和表2)的影響,后者的影響尤其嚴重。盡可能地增加數量有助于提高效益,比如:每年組裝的元件數少于一百萬,則每個元件及每個引腳的平均成本分別是0.300美元和0.059美元;每批少于5萬個元件,則加工成本則變?yōu)槊總€(gè)元件0.479美元和每個引腳0.036美元;每批元件在5萬至25萬之間,則成本又降至每個元件0.098美元及每個引腳0.023美元。

乍一看,可能會得出這樣的結論:小量PCBA必須按照中等批量方式加工,如果工序很少改變,這種方案還可行。事實上,加工成本包括材料采購、組裝及測試工作,其中材料采購是加工總成本的主要部份,換句話說,小批量組裝并不是轉換加工制程的主要推動力,改進組裝流程才是關鍵所在。

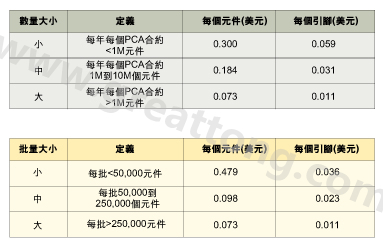

表1:平均加工成本是組裝數量的函數。表2:平均加工成本是批量的函數。表3:平均加工成本是地區差價的函數。
表1:平均加工成本是組裝數量的函數。表2:平均加工成本是批量的函數。表3:平均加工成本是地區差價的函數。

每年組裝元件數量超過1千萬的大量PCBA,通常要分成批次來組裝,每批要超過25萬個元件。這時,平均成本為每個元件0.073美元,每個引腳0.011美元。

戰略地理位置
在不同地區,每個元件及引腳的加工成本的確存在很大的差異,它反映出組裝環境、成本結構、效率、服務水平、歷史沿革、利潤目標和定價能力的區別。

對相同的產品,不同地區加工成本的比較

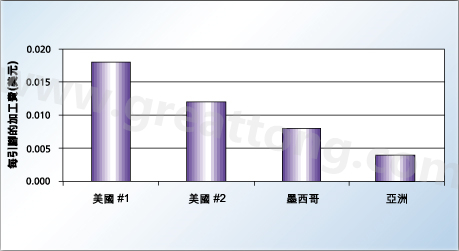

圖2:對相同的產品,不同地區加工成本的比較

我們已經對不同地區的生產成本進行了比較。目的是根據地理位置的不同確定成本的差異。由表3和圖2可見,材料總價值為282美元、復雜程度中等 (平均每個元件有5.5個引腳)的電路板的加工成本,表中四個工廠并不一定都能生產較為復雜的電路板。低成本運營的工廠并非都擁有美國的管理能力、技術經驗和服務水平。

對于同種PCBA,比較兩個相互競爭且具有相當生產能力的美國公司可見,其生產成本為每個引腳0.012美元和0.018美元。在墨西哥,生產成本通常只有美國的三分之二。而在亞洲成本只有墨西哥的50%。表三中定價是美國的到岸價格(CIF),因而貨運不會造成成本計算的偏差。

因?yàn)榇嬖诘貐^(qū)性差異,是否所有的印刷電路都應該在美國組裝呢?除必須考慮罷工、火災、地震、社會動蕩及通貨膨脹等風險,交付周期短、產量高仍然是美國的優勢所在。只要供應鏈管理的矛盾持續發展下去,這種狀況也就會一直延續下去。美國調節額外成本的優勢在于,它具有先進的管理和技術,如加工過程的供應線、工廠的流水線組裝以及先進的封裝設計技術。

本文結束語
同一地區加工成本存在差異的原因多種多樣,例如工廠及其客戶之間已經簽定的合同、為爭取新客戶而降價以及增加新功能等,都有可能促進價格下調。但是,我們還要看到,同種PCBA產品在全球不同地區,其加工成本仍存在很大差異,而這種現象并非美國所特有。有些地區降低成本甚至只是為了購買組裝設備,但仍能獲利,還有一些公司甚至能在很低的利潤空間內運作。

隨著Internet中的商對商交易模式的加速發展,出價最低的競標商可獲取PCBA的訂單,同時附有材料清單(BOM)。爭取到合同的廠商將自動從元件零售商及分銷商處購貨,而那些銷售商又會因此調整其對原材料供應商的需求。PCB組裝工業尚未開始簡化,業已存在的問題就已經變得更為復雜。
