在智能手機日益輕薄化的大勢之下，手機內部空間也越來越小，手機內部各元器件對于內部空間的爭奪也越來越激烈。相對而言，通過縮小電池容量，來給其他手機元器件提供空間的做法比較常見，因此手機內部留給電池的空間也在不斷縮小，但隨之而來的續航問題也成為了手機廠商的一大煩惱。在目前電池技術并未獲得突破性進展的前提之下，要想增加續航，直接增加電池容量是最為簡單有效的方法。那么如何解決手機內部空間與電池容量之間的矛盾呢？只有想辦法縮小其他手機元組件的體積了。



    據韓媒ETnews報道稱，三星將在明年初上市的Galaxy S9手機中，采用“基板式PCB”（SLP）設計。這可以縮減手機主板的大小，為安放更大容量的電池騰出更大的空間。

    其實基板式PCB技術并不是新技術，很早之前就已經在工業自動化，電力控制設備、電梯設備、醫療儀器等領域得到應用，只不過在手機行業尚未得到推廣應用。



    傳統的PCB技術是在印制板上設計好電路連接導線和安裝孔，將傳統元器件的引線穿過電路板上的通孔以后，在印制板的另一面進行焊接，最后裝配所需的元器件，組成所需要的電路產品。但是，由于元器件有引線，當電路密集到一定程度以后，就無法解決縮小體積的問題了。同時，引線間相互接近導致的故障、引線長度引起的干擾也難以排除。

    而基板式PCB技術，是指把片狀結構的元器件或適合于表面安裝的小型化元器件，按照電路的要求放置在印制板的表面上，用再流焊或波峰焊等焊接工藝裝配起來，構成具有一定功能的電子部件的裝配技術。其與傳統的PCB技術相比，具有微型化、信號傳輸速度高、高頻特性好、有利于自動化生產、降低生產成本等特性。

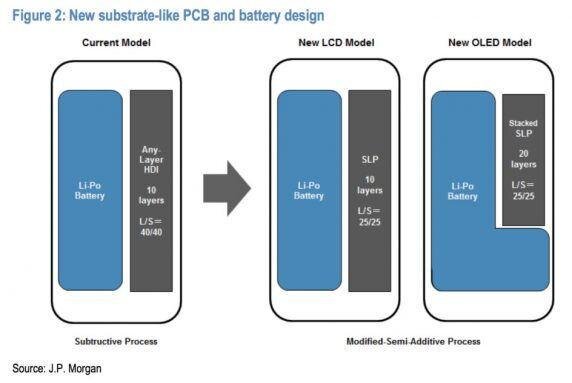

    與當前熱門的HDI（高密度互連）技術相比，基板式PCB技術可以使用更多的材料層，同時允許各個組件之間的間距更?。?le; 15nm），這樣將可使得PCB的體積大的縮小，從而為電池騰出更多的空間。

    據了解，三星計劃在Galaxy S9上采用基板式PCB技術。另有消息稱蘋果也計劃在2018年的新iPhone當中采用中SLP技術。而隨著三星、蘋果兩大巨頭的力推，SLP技術或?qū)⒃谥悄苁謾C行業得到廣泛應用。
